Муфта оптическая ССД МКО-Ш1/С09-10SC-8SC/APC-8SC/APC ССД 130105-01053

Предназначена для монтажа подвесных самонесущих оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Основной особенностью муфты является возможность ввода неоконцованного абонентского дроп-кабеля за счет того, что под кассетами предусмотрено свободное пространство для размещения запаса модулей распределительного кабеля или запаса подваренных пигтейлов (до 3 мм.) неоконцованного дроп-кабеля при соединении FTTH гильзой.

Выполнена из пластмассы и имеет пыле-брызгозащищенную конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

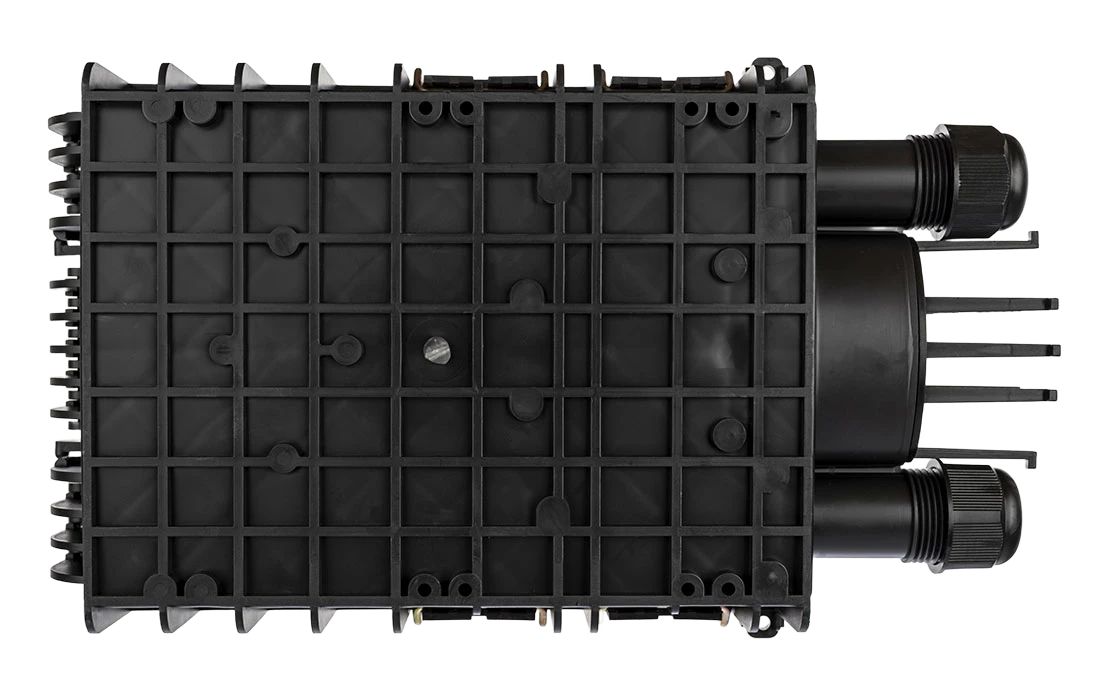

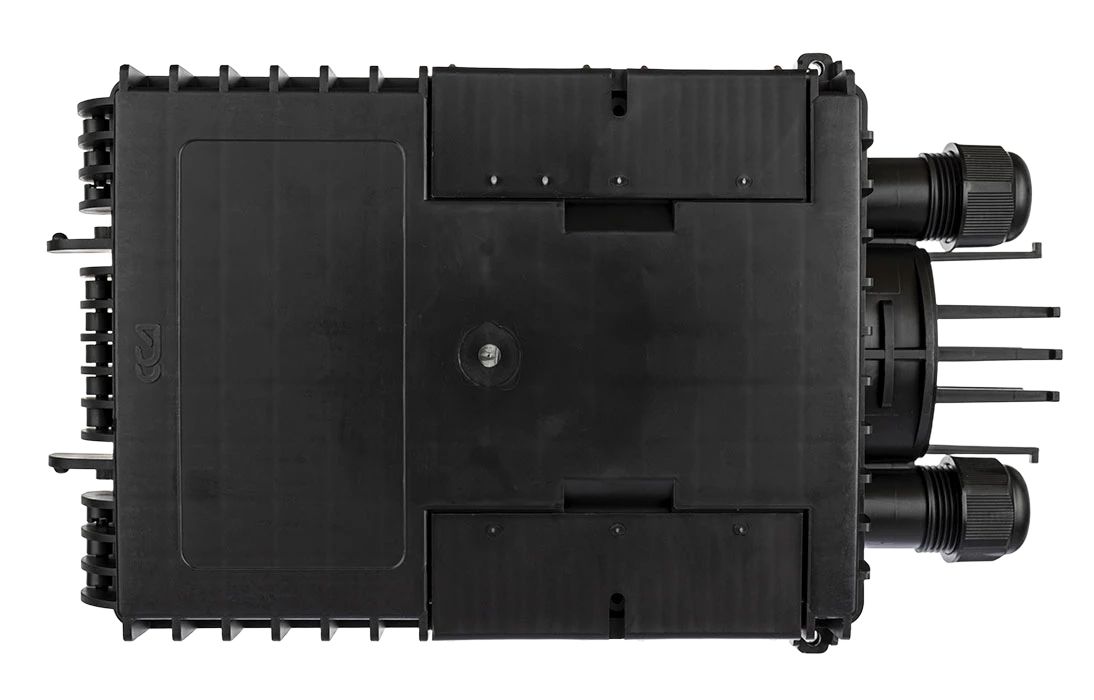

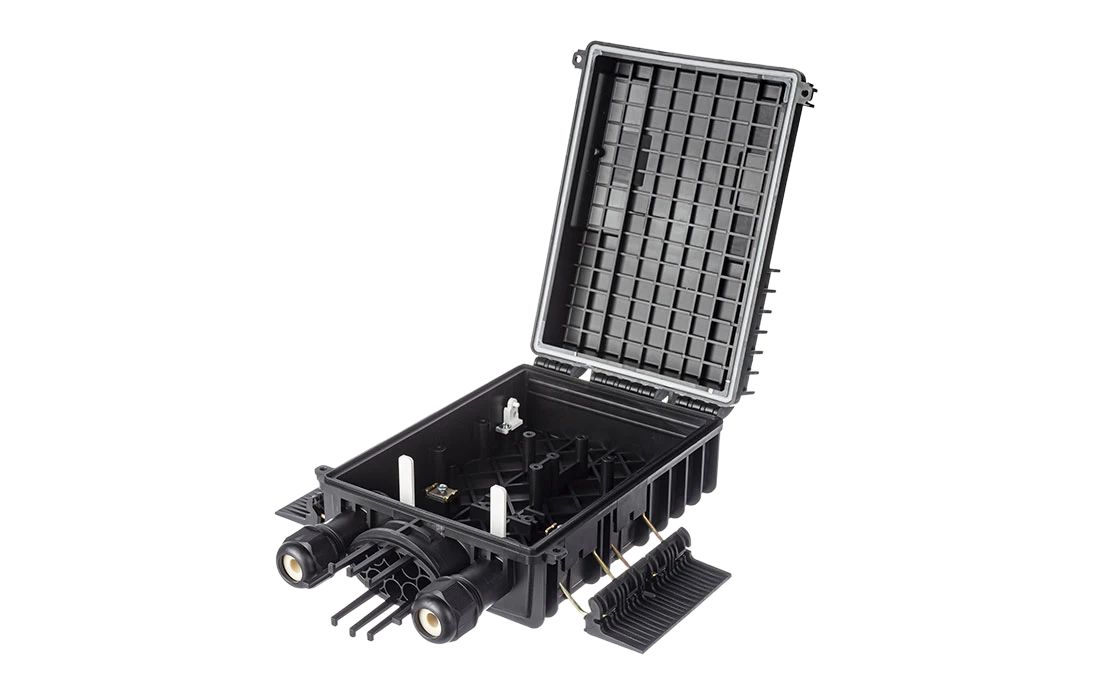

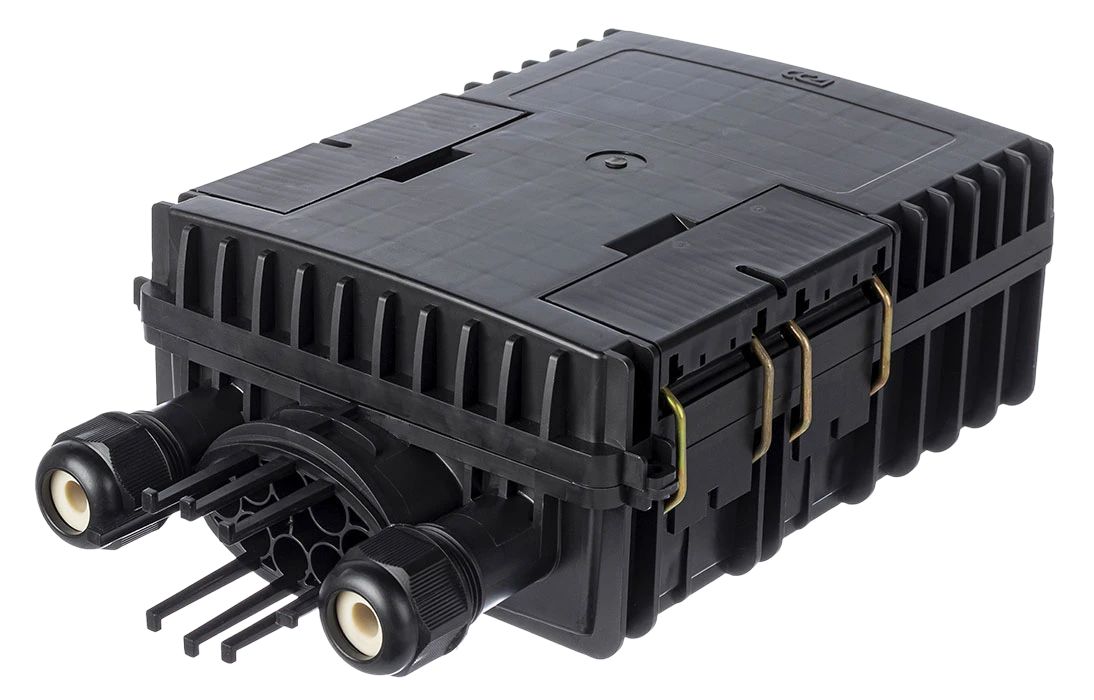

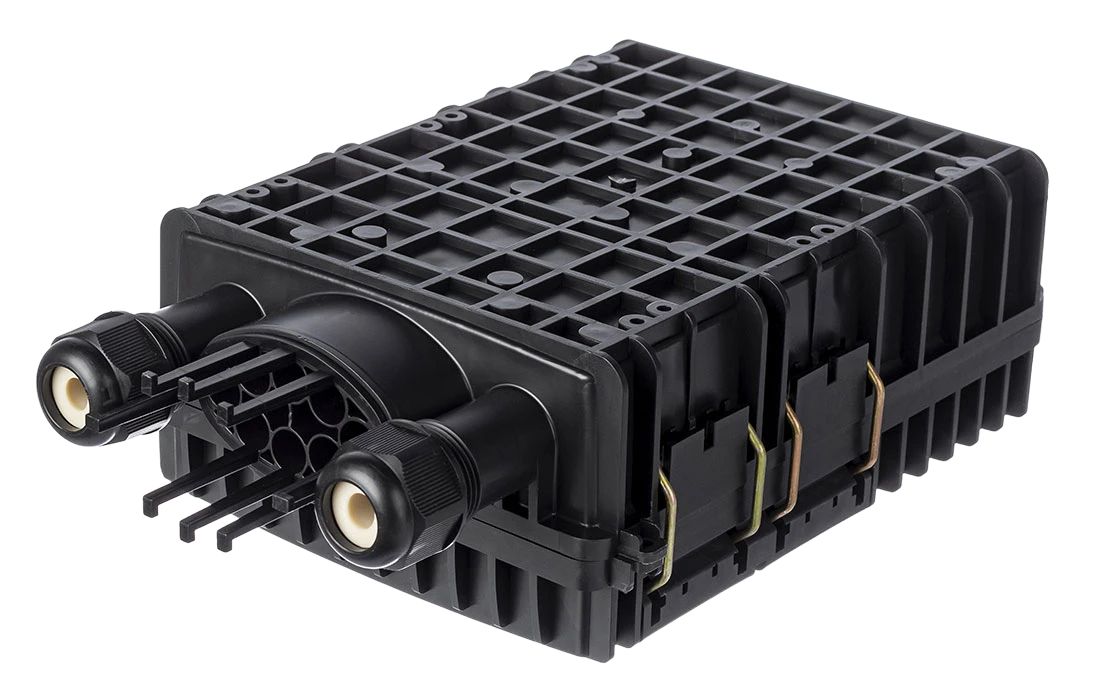

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

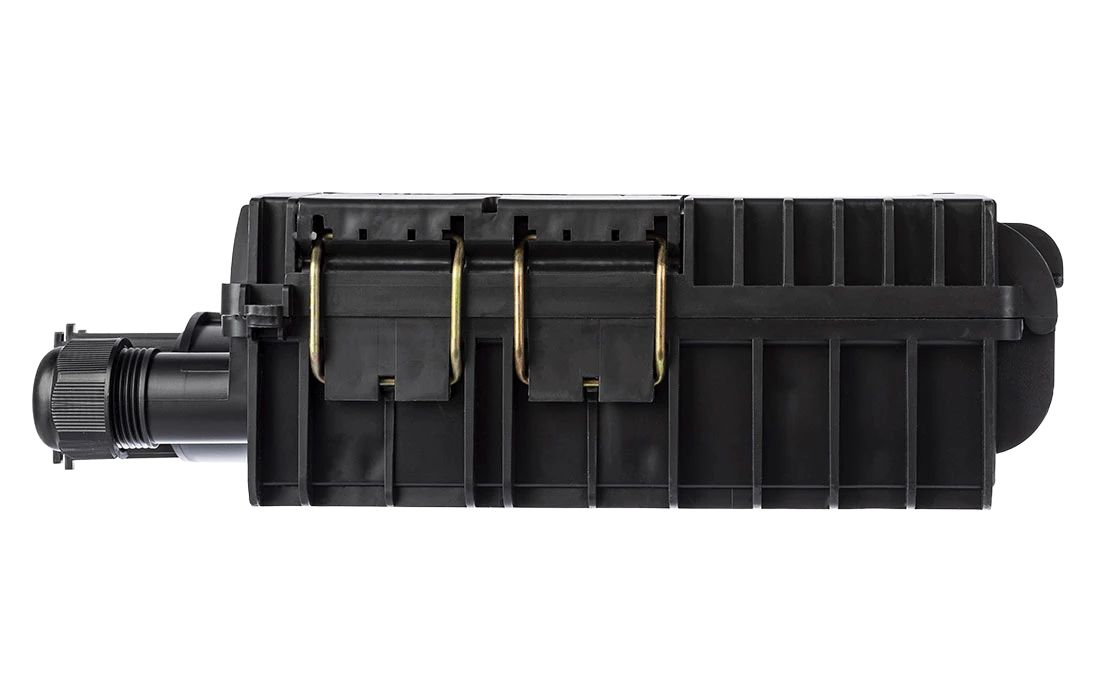

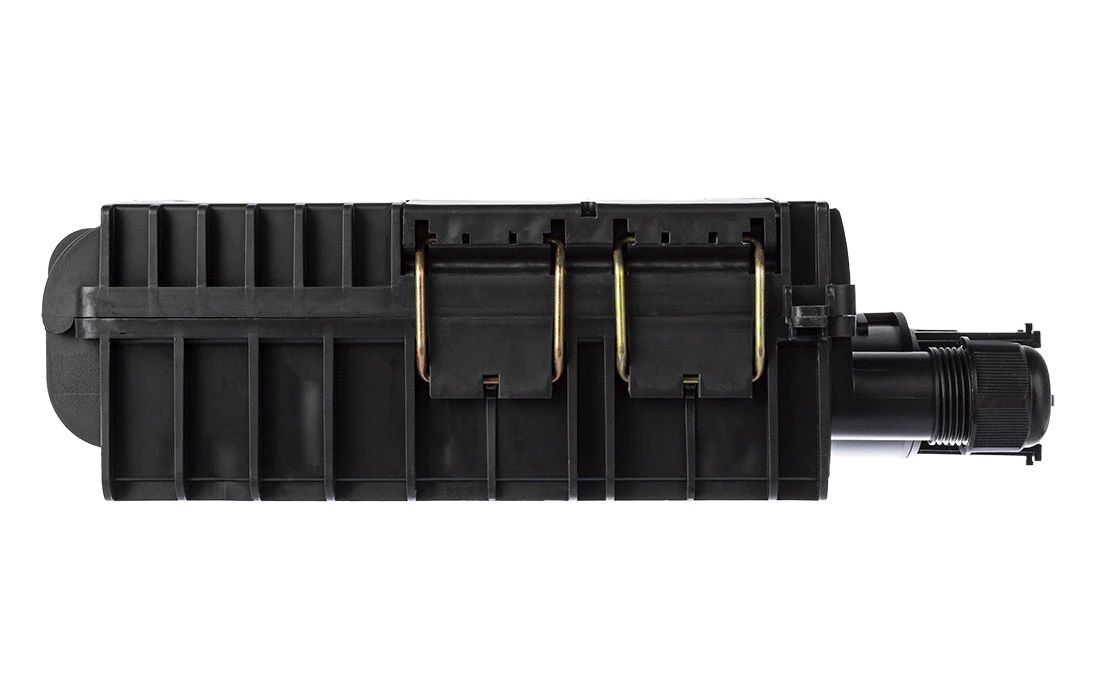

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется герметизация корпуса.

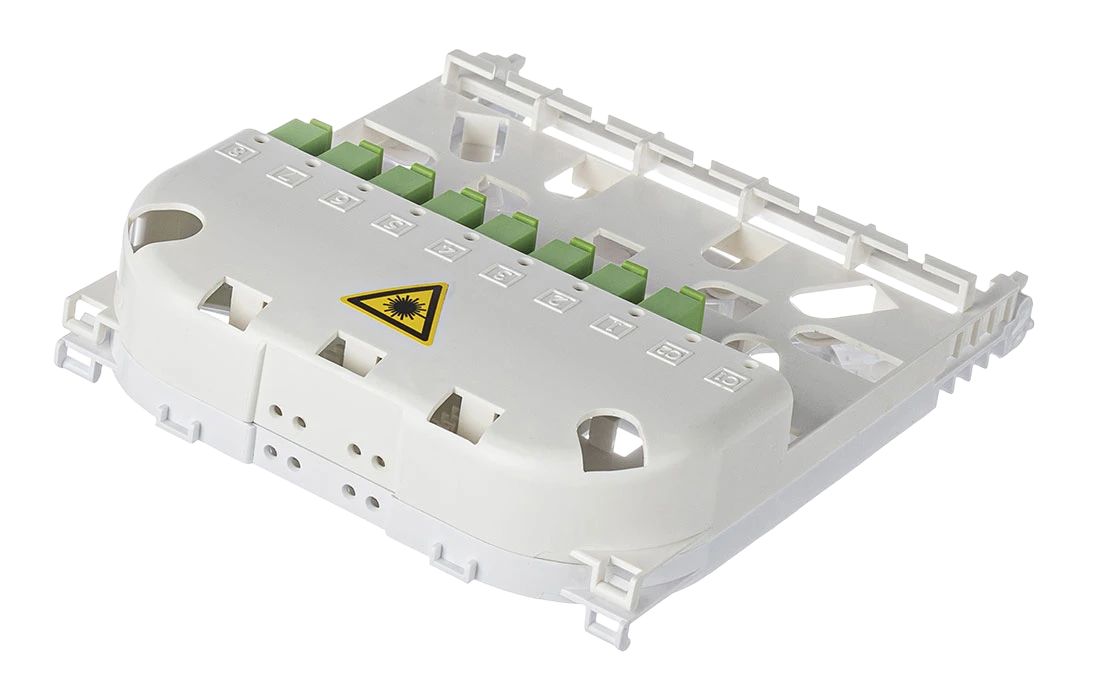

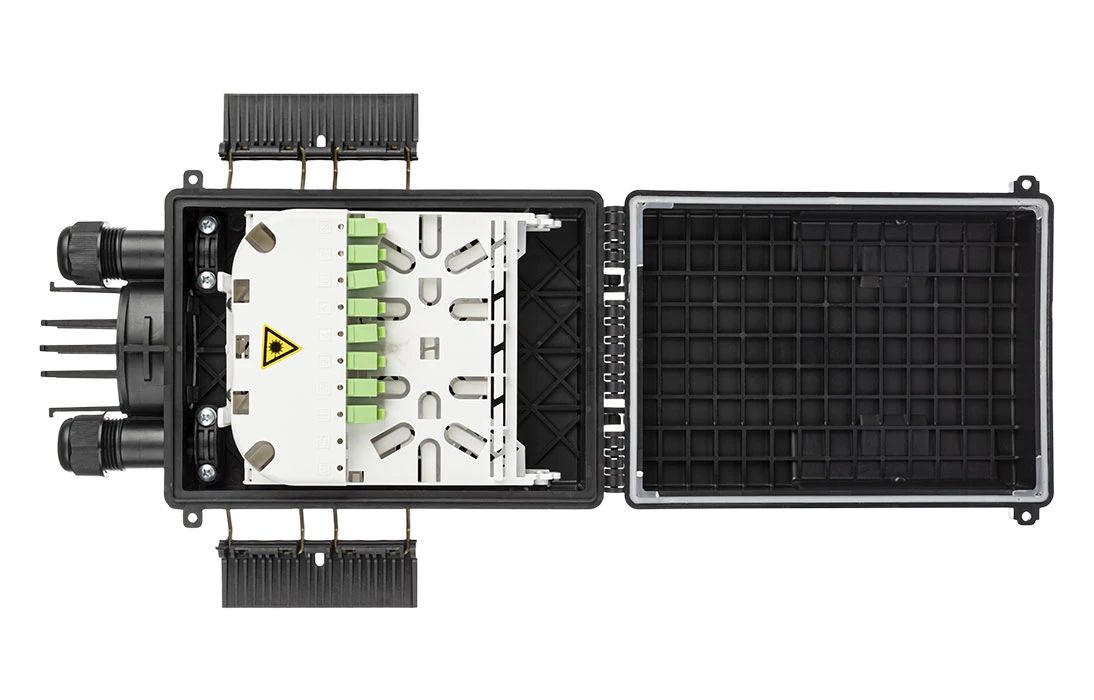

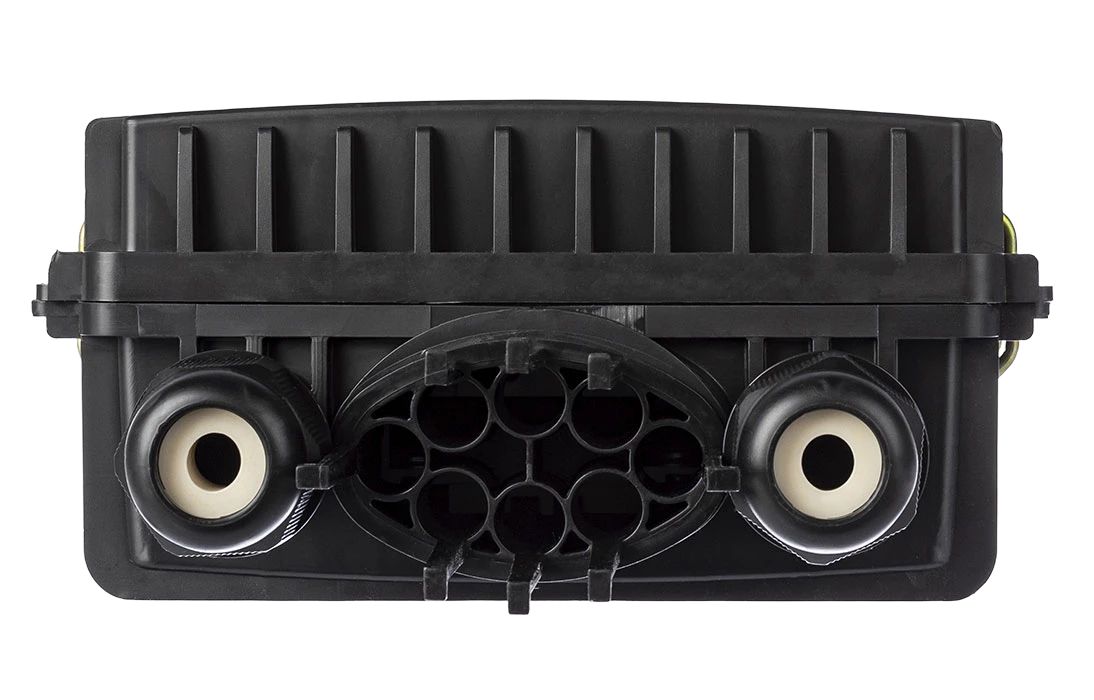

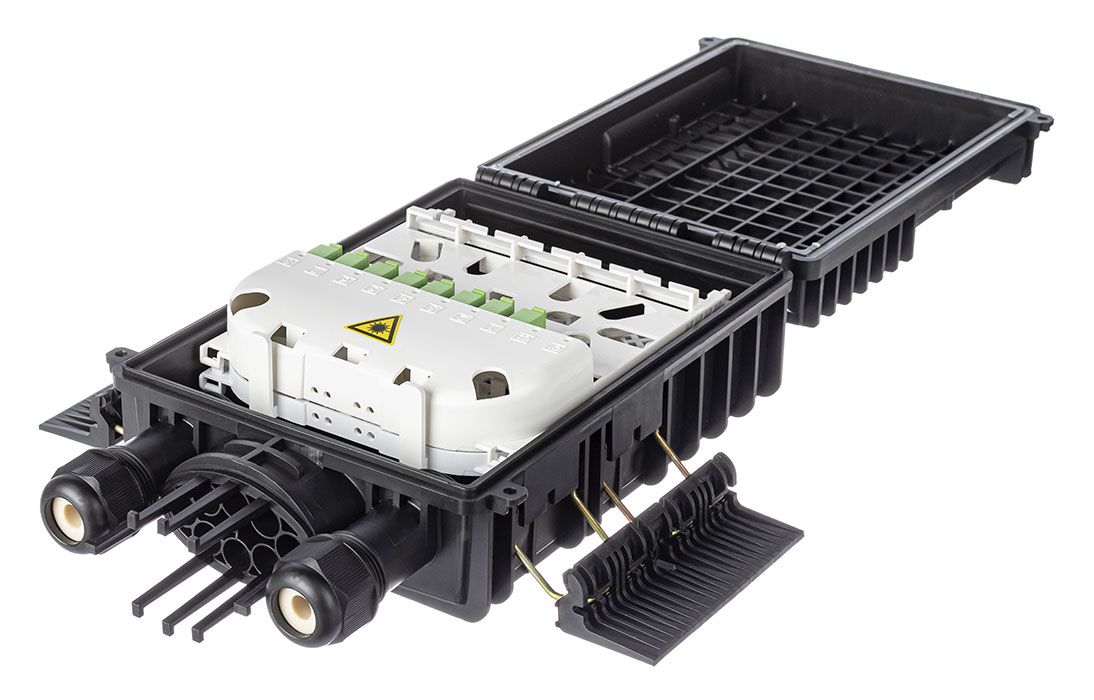

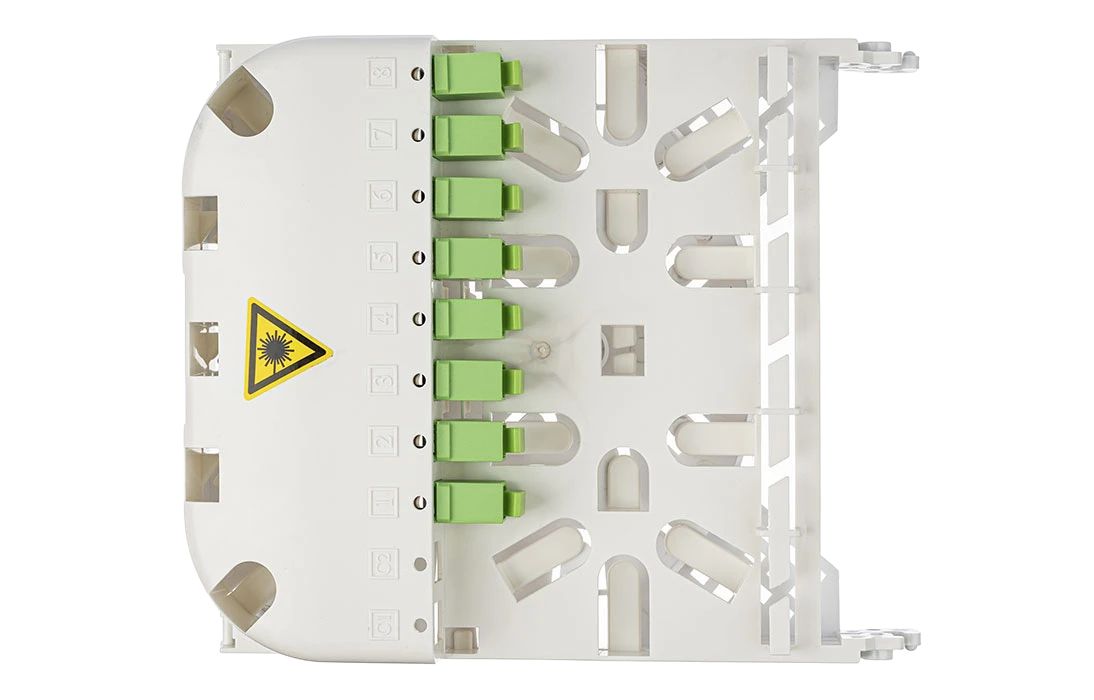

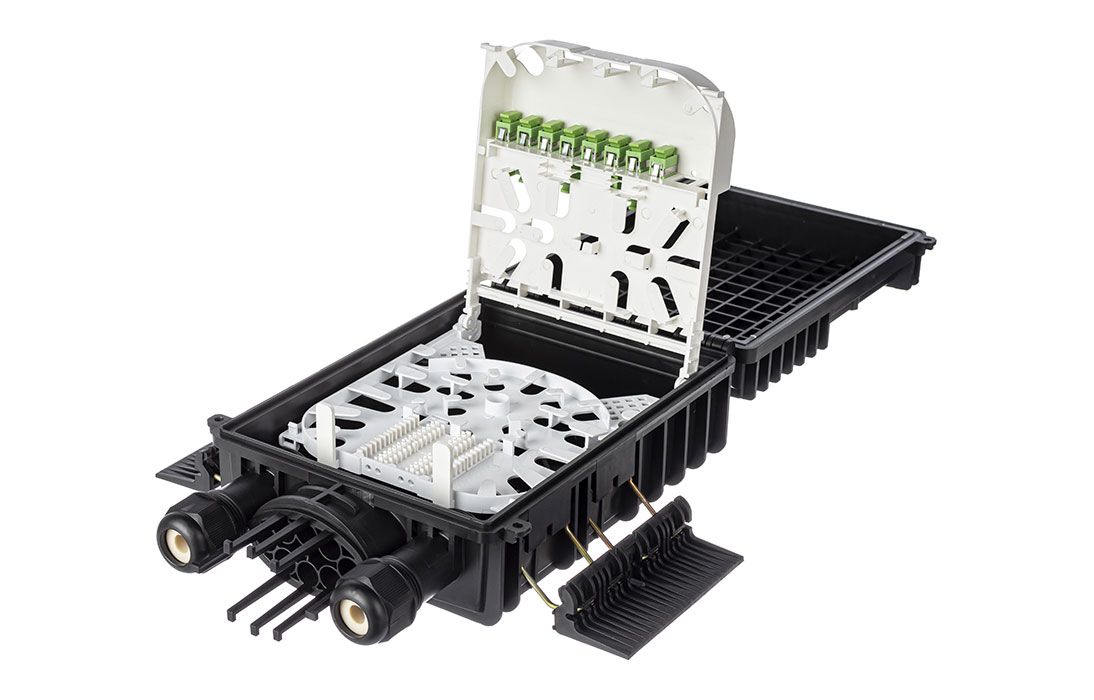

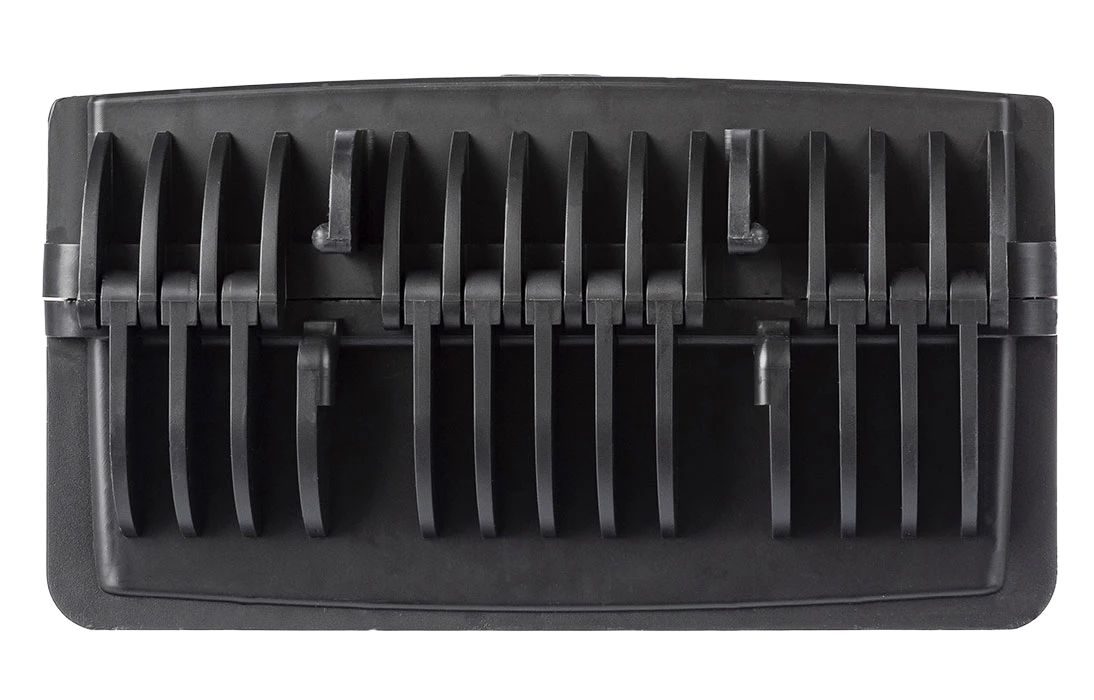

Муфта имеет два круглых патрубка с фитингами и один овальный с вставкой на 8 пробок. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами и фитингом на вводе. Внутри корпуса установлена кассета МКО-Ш1 со съёмным модулем, на лицевой стороне которого находятся гнёзда для установки адаптеров типа SC. Особенностью конструкции является то, что верхняя кассета откидывается вверх и фиксируется в открытом положении, открывая доступ к нижней кассете. Такую же возможность имеет и нижняя кассета. В кассете предусмотрен ложемент для 24-х гильз КДЗС 4525. В большом и удобном органайзере для укладки запаса оптического волокна и пигтейлов есть возможность для размещения «8-ки» и «темных» волокон.

Конструкция муфты обеспечивает:

• ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 16 мм;

• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;

• установку до 10-ти розеток (адаптеров) оптических типа SC;

• пылезащищенный вывод до 8 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

Муфта поставляется с элементами крепления к опоре или стене.
