Муфта оптическая ССД МКО-С7/СМ4-10SC 130105-01036

Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

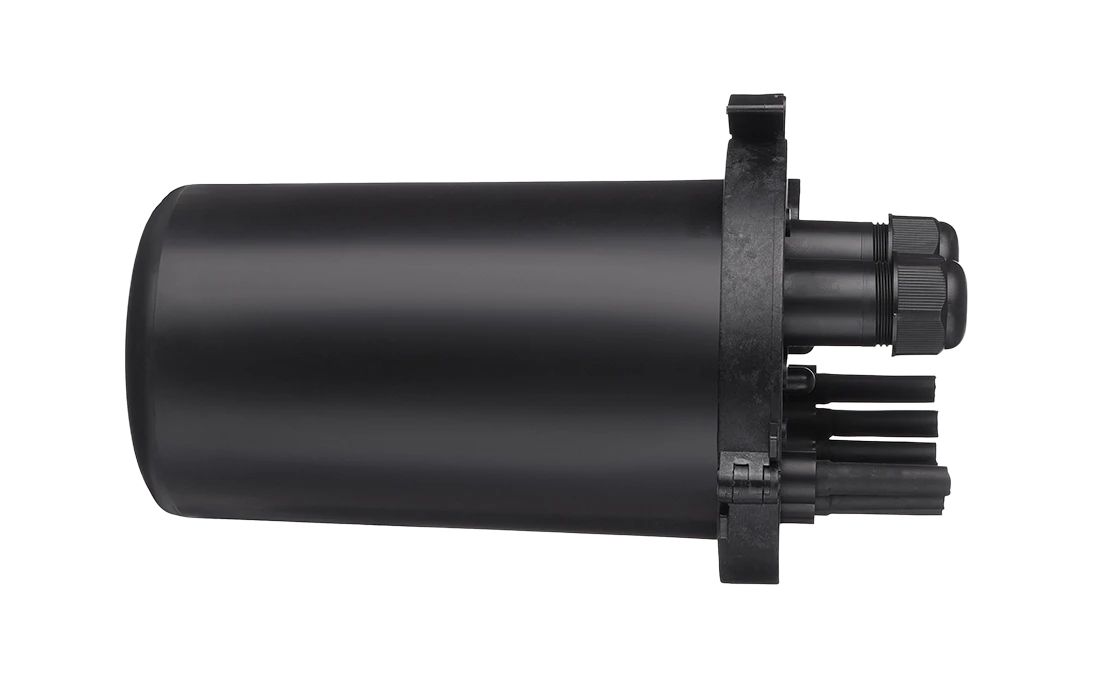

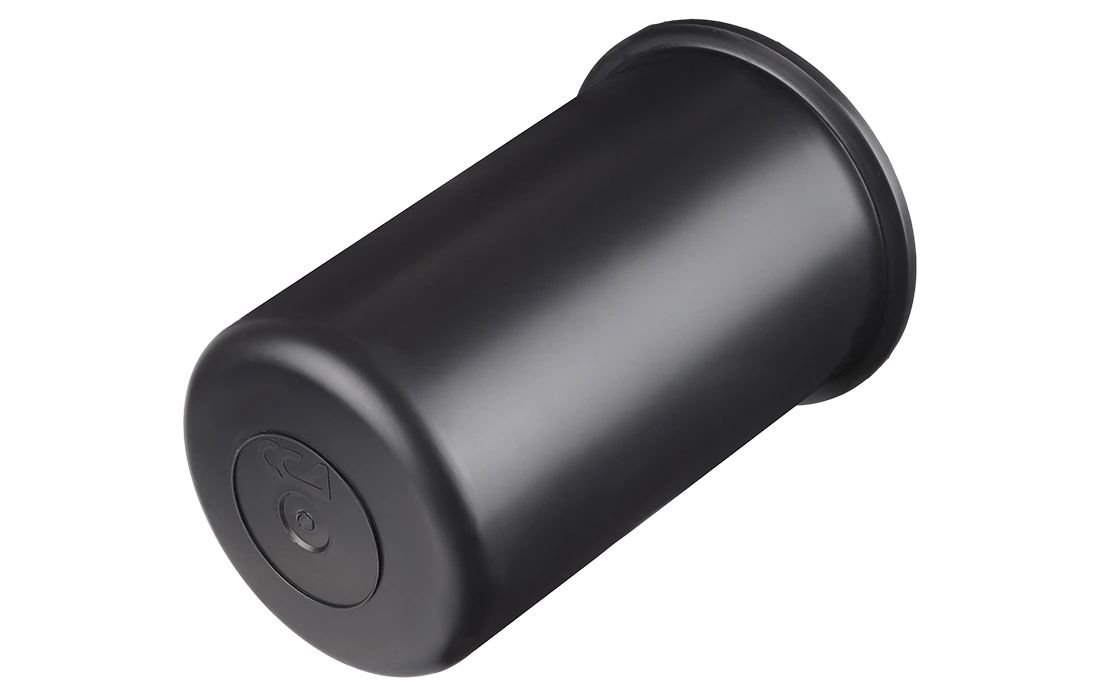

Муфта выполнена из качественной пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником.

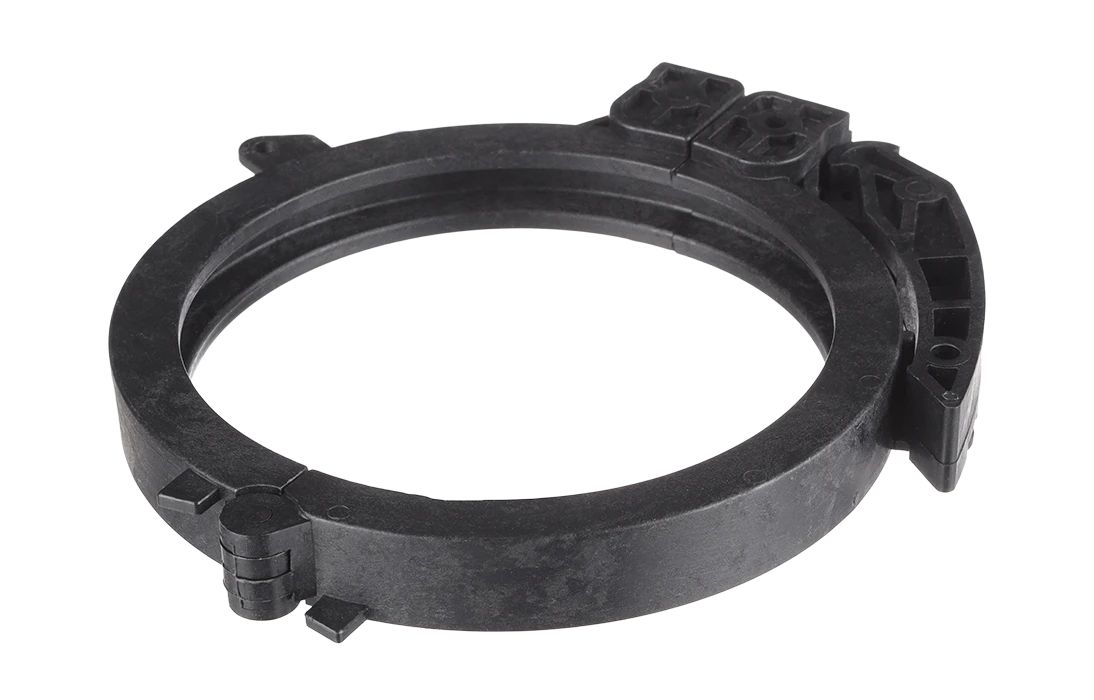

Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком, который сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

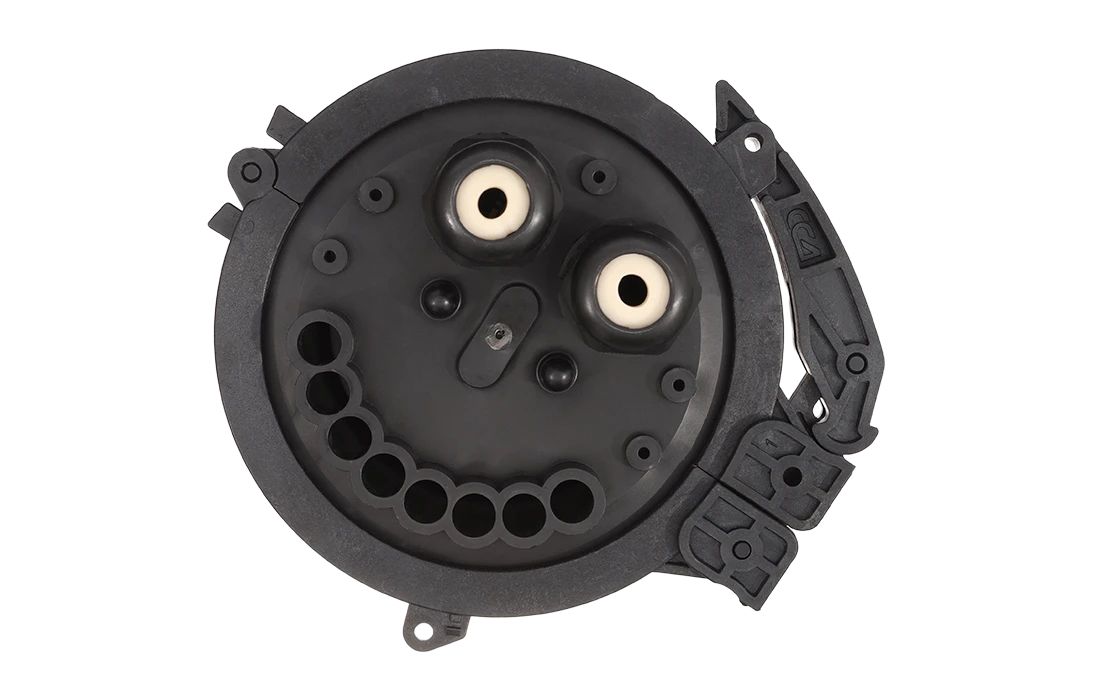

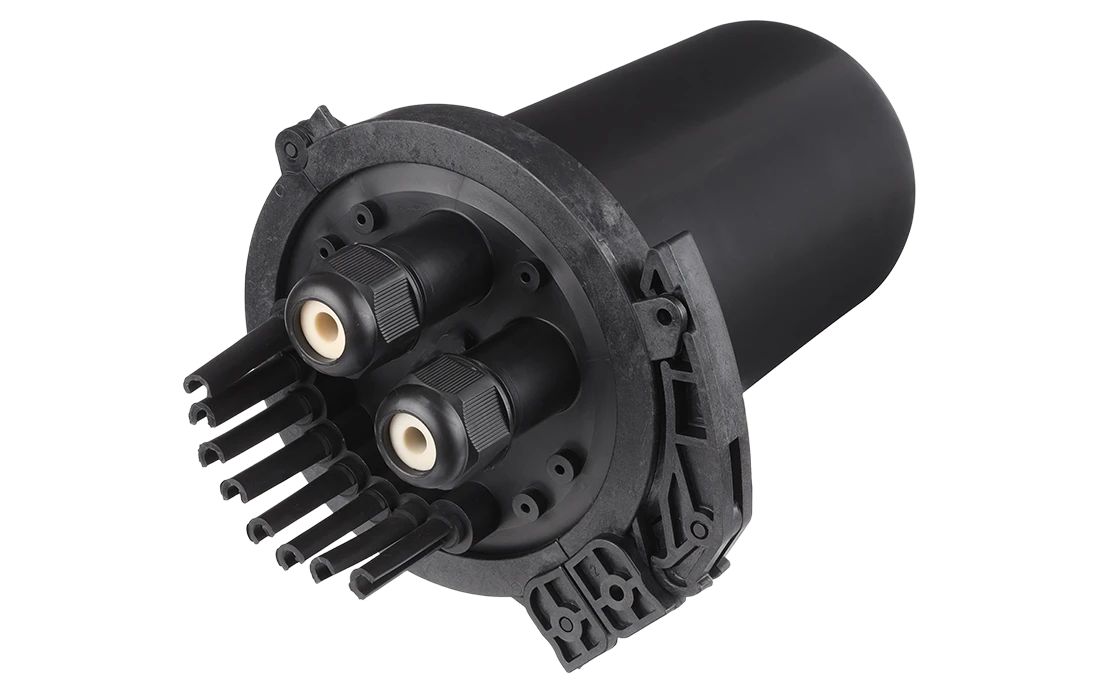

Герметизация вводов ОК осуществляется с применением резьбовых фитингов, а выводы дроп-кабелей герметизируются специальными эластичными пробками. В комплект поставки входят пробки для плоского кабеля, для круглого - приобретаются отдельно.

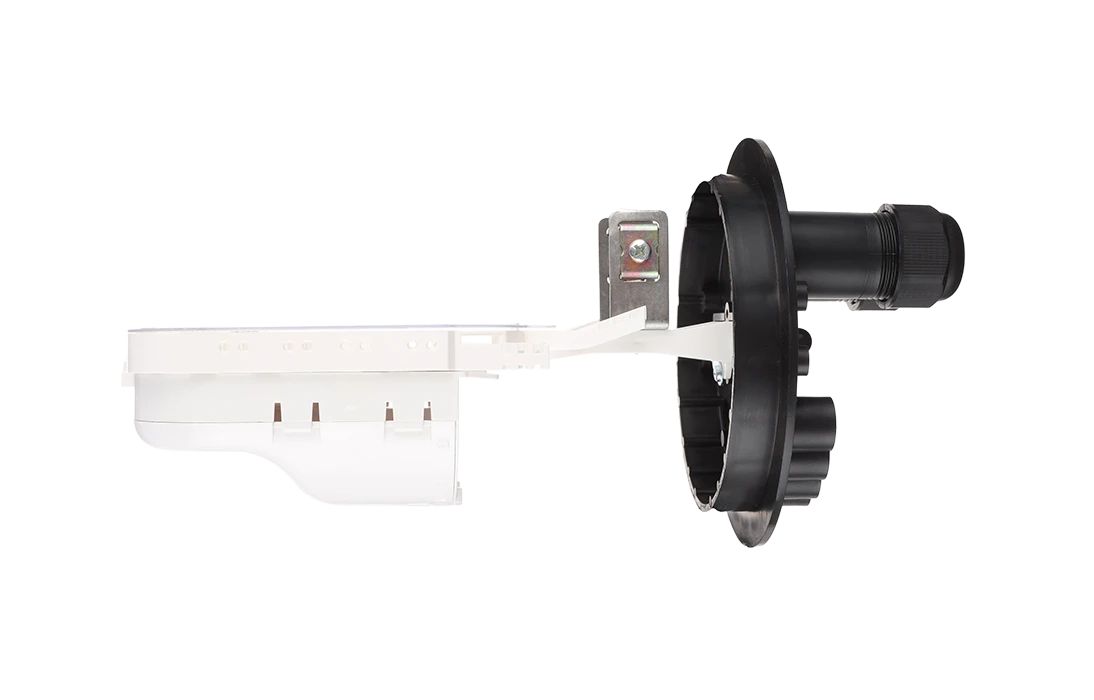

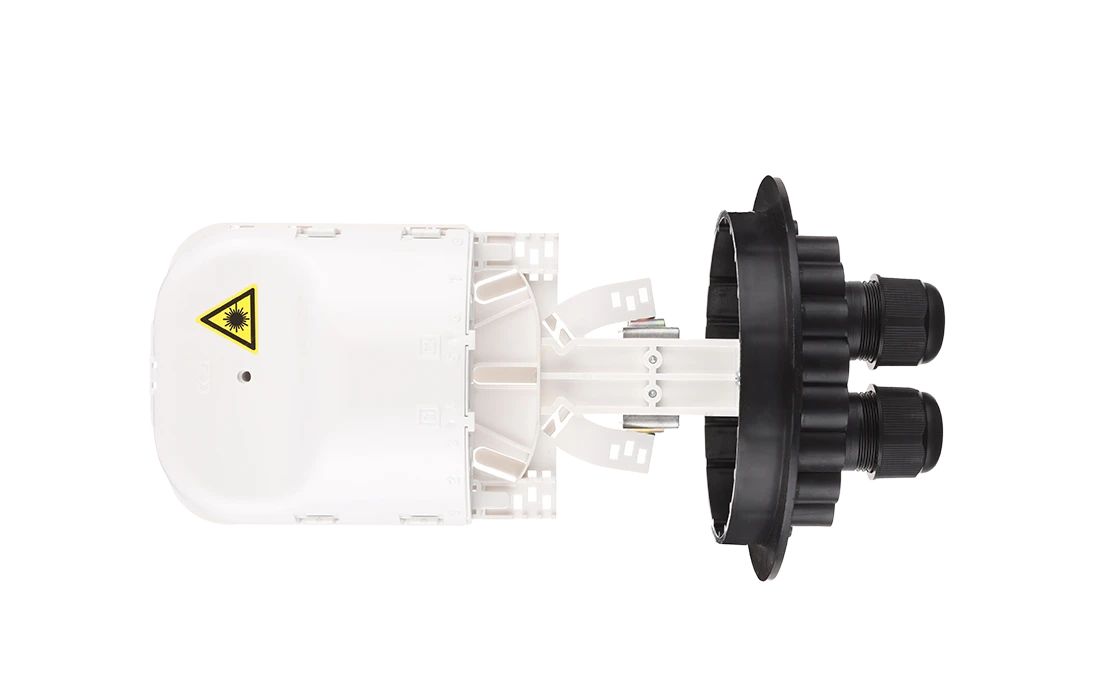

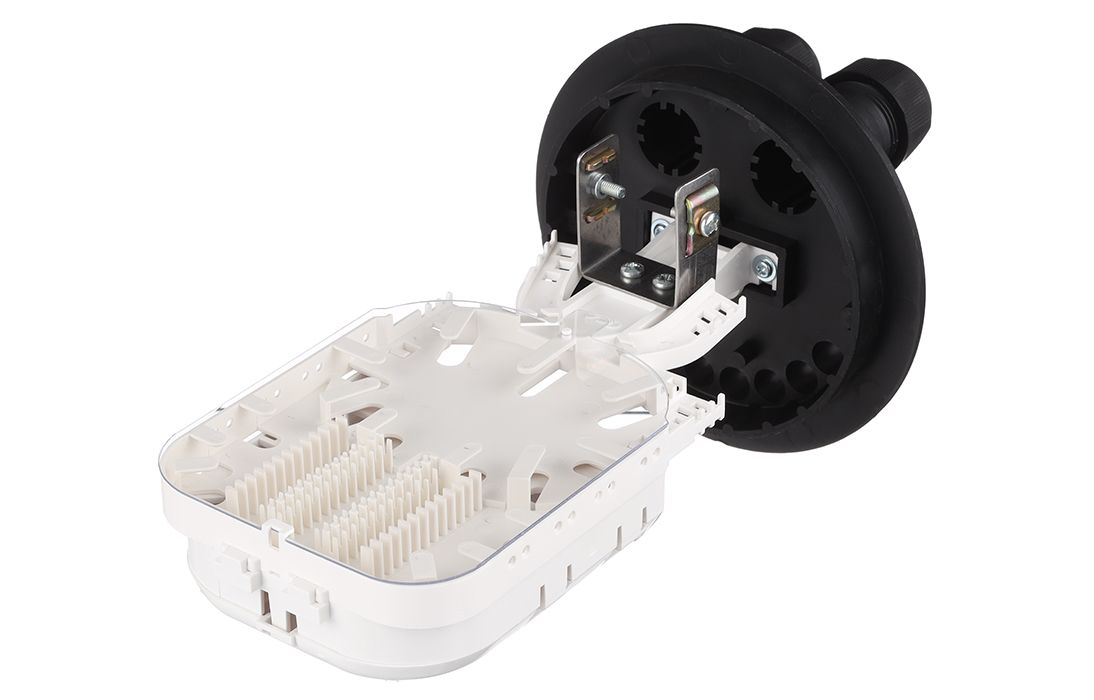

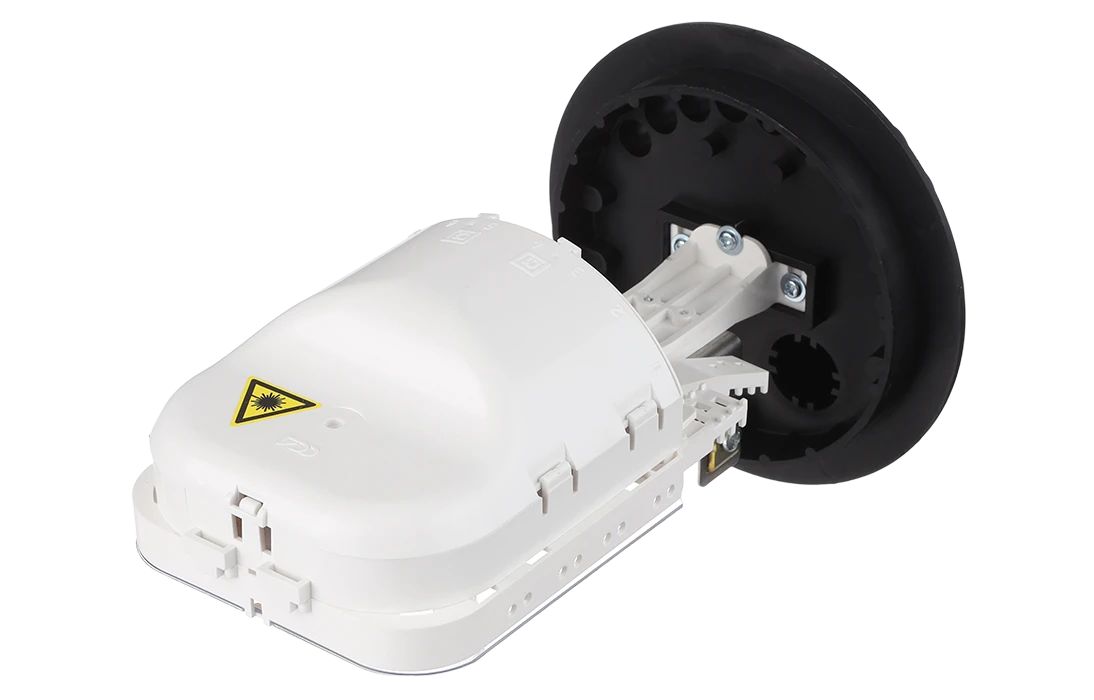

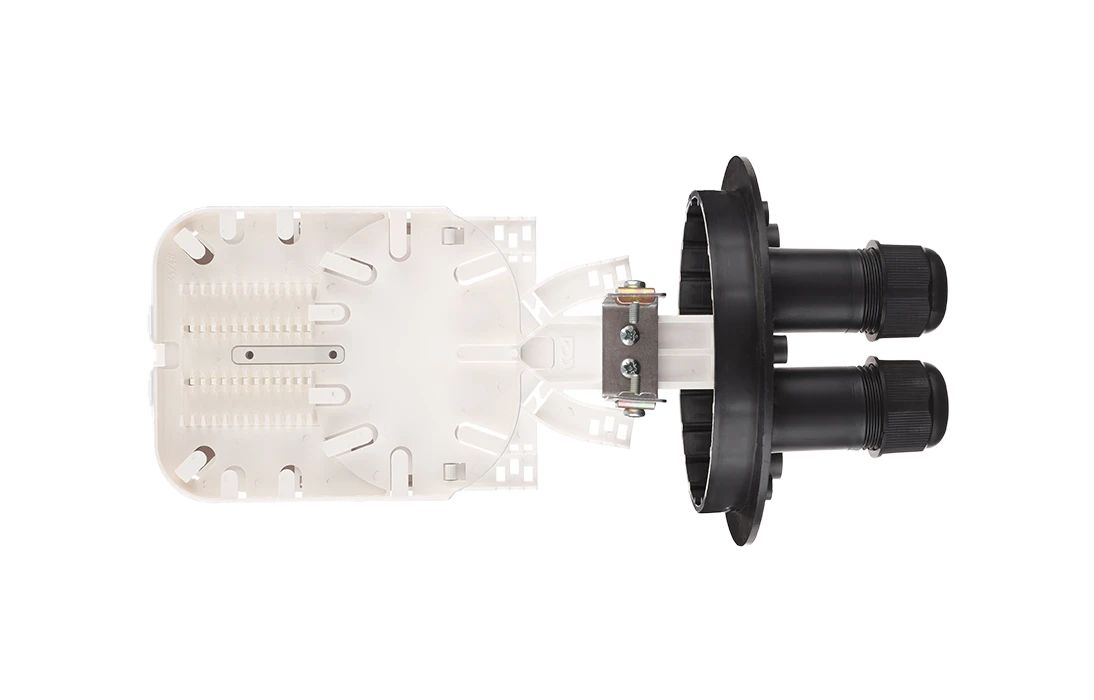

В обновлённой конструкции муфты установлен внутренний лоток-кассета с литым ложементом для 48 сварных соединений, а так же специальный сплиттерный модуль СМ4, в который, в зависимости от комплектации, могут быть установлены 10 адаптеров SC-типа и один PLC разветвитель 1х8 или два PLC разветвителя 1х4.

Модульный сплиттер СМ4 - съемный, при необходимости легко снимается и устанавливается, в случаях неисправности нужно заменить только модуль, а не муфту целиком.

Конструкция муфты обеспечивает:

• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;

• ввод и крепление 8 абонентских дроп-кабелей;

• размещение до 48 сростков оптических волокон (КДЗС 4525);

• установку до 2-х разветвителей оптических планарных;

• установку до 10 розеток (адаптеров) оптических типа SC в сплиттерном модуле СМ4.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

В состав муфты данной комплектации адаптеры, пигтейлы, разветвители и кронштейн не входят и приобретаются отдельно.

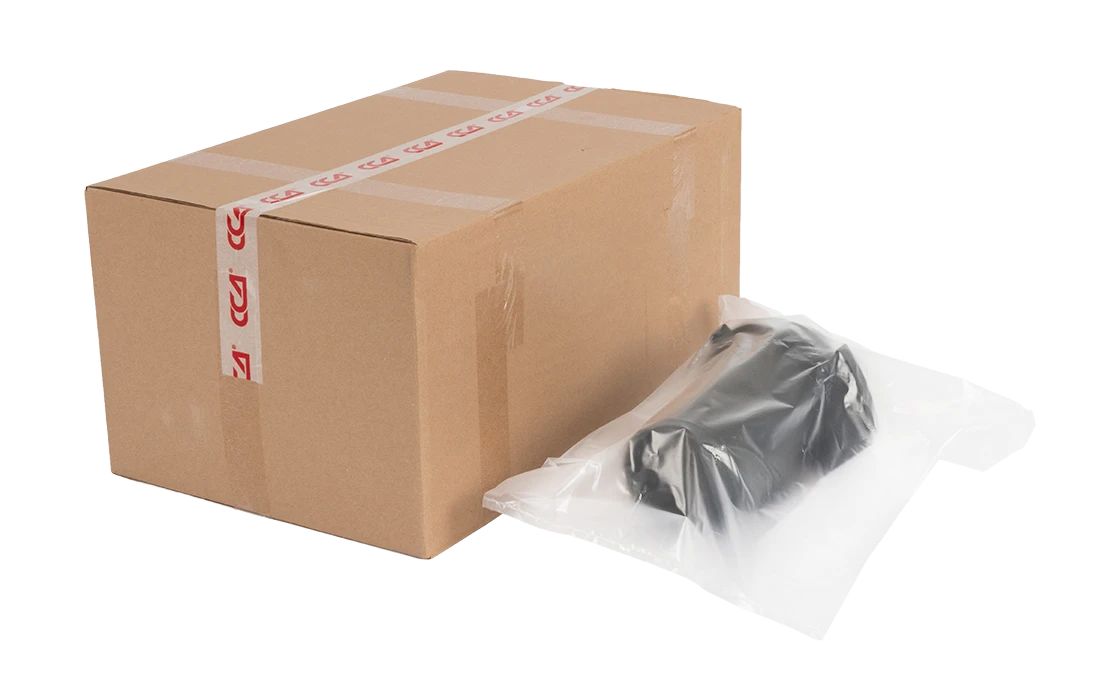

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
