Муфта оптическая ССД МТОК-Т6/144-1КС4845-К

Предназначена для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе, в кабельной канализации и внутри технических помещений (чердаках, подвалах). В том числе может применяться при строительстве сетей FTTH/PON.

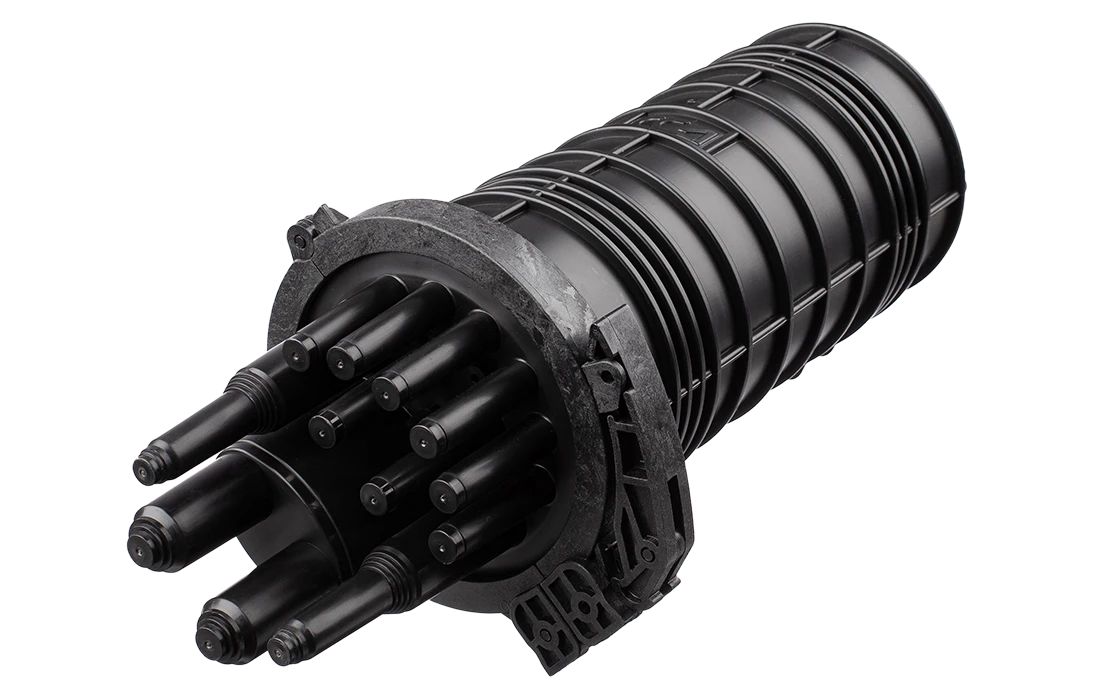

Выполнена из пластмассы и имеет пыле-, брызгозащищенную тупиковую конструкцию - ввод ОК и дроп-кабелей производится с одной стороны. Корпус герметизируется уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком. Герметизация вводимых ОК и дроп-кабелей осуществляется термоусаживаемыми трубками.

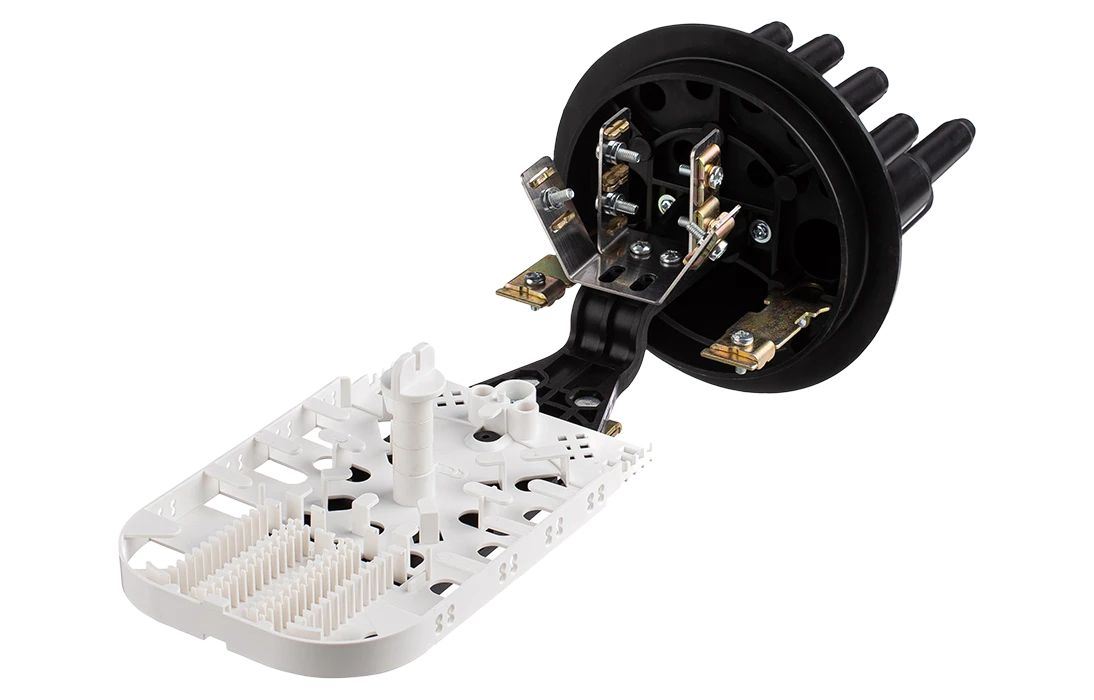

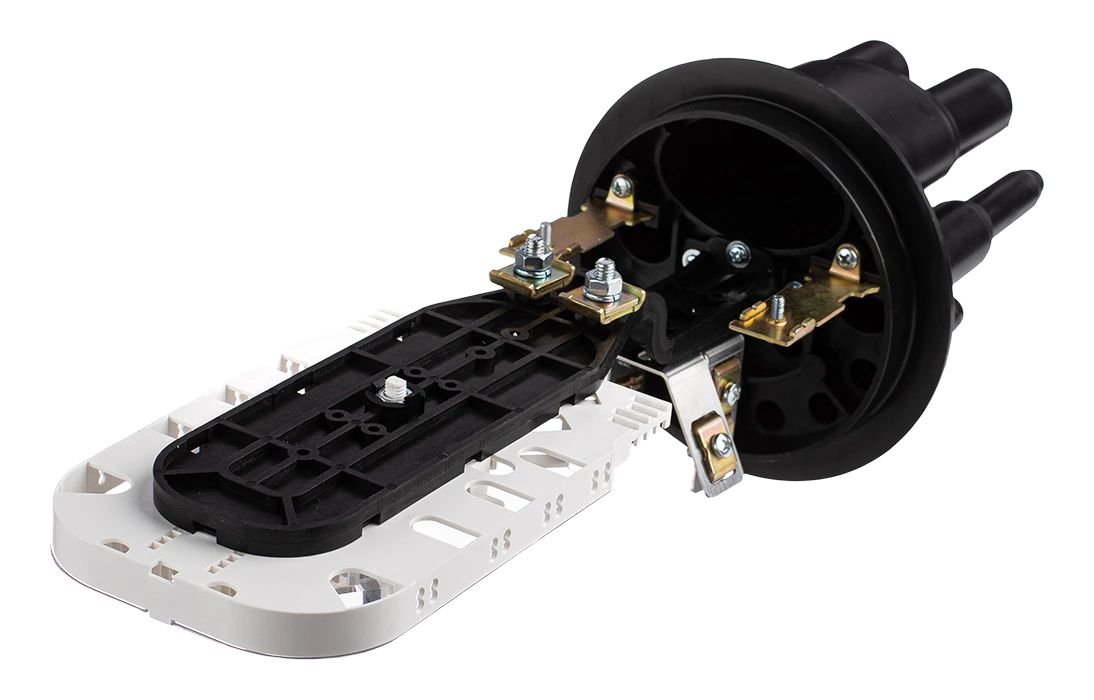

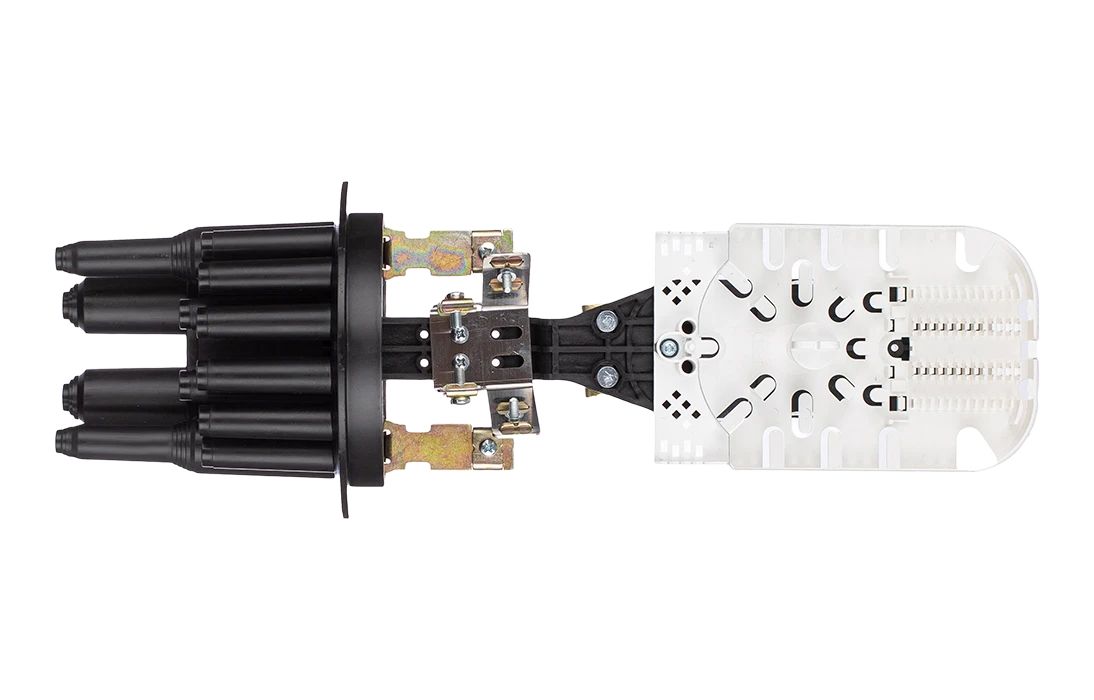

Внутри муфты установлен лоток с кассетой КС-4845 с литым ложементом для 48 сварных соединений, конструкция кассеты позволяет произвести установку до двух оптических планарных мини-разветвителей (с размерами корпуса 60х7х4 мм.), заводить модули с ОВ с двух углов и осуществлять изменение направления укладки запаса волокон.

Особенностью муфты является наличие большого числа патрубков для ввода дроп-кабелей, которые герметизируются ТУТ, что позволяет размещать муфту как на опорах, так и в колодцах кабельной канализации.

Конструкция муфты обеспечивает:

• ввод и крепление двух ОК наружным диаметром до 20 мм- через крайние цилиндрические патрубки ступенчатой формы;

• ввод и крепление двух ОК наружным диаметром до 22 мм- через цилиндрические патрубки ступенчатой формы, расположенные на овальном патрубке;

• ввод и крепление транзитного кабеля или двух отдельных кабелей наружным диаметром до 25 мм через овальный патрубок;

• ввод и крепление 8 абонентских ОК наружным диаметром до 8 мм;

• размещение до 144 сростков оптических волокон (КДЗС 4525);

• транзитный ввод ОК с двумя ответвлениями и вводом восьми абонентских дроп-кабелей одновременно.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
