Кабельную инфраструктуру для систем безопасности подбирают с учетом назначения системы, длины линий, способа передачи данных и питания, условий прокладки и требований к пожарной безопасности. Для IP-видеонаблюдения, например, важны характеристики кабеля, длина линии и параметры PoE, а для систем противопожарной защиты — требования к исполнению кабелей и сохранению работоспособности линий при пожаре.
Кабельная инфраструктура систем безопасности включает кабели, кабеленесущие системы, трубы, короба, крепеж и соединительные компоненты. Они обеспечивают передачу данных и сигналов, электропитание оборудования и соединение устройств видеонаблюдения, СКУД, охранной сигнализации и систем противопожарной защиты.
Кабели: от сигнальных линий до огнестойких трасс
В системах безопасности применяют разные типы кабелей в зависимости от назначения линии. Для передачи данных используются, например, витая пара и оптический кабель, для подключения извещателей и других устройств — сигнальные и интерфейсные кабели, а для электропитания — кабели соответствующего сечения.
Параметры кабеля выбирают по требованиям конкретной системы. Для линий питания учитывают ток нагрузки, длину линии и допустимое падение напряжения. Для витой пары — требуемую категорию, характеристики линии передачи и условия эксплуатации.
Для кабельных линий систем противопожарной защиты требования к типу и исполнению кабеля определяют в зависимости от назначения линии и условий объекта. Для линий, которые должны сохранять работоспособность при пожаре, применяют решения с подтвержденной огнестойкостью электропроводки в установленном исполнении.
Требования к применению кабельных изделий в системах противопожарной защиты установлены, в частности, СП 6.13130.2025 и ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Сохранение работоспособности электропроводок в условиях пожара подтверждают испытаниями по ГОСТ Р 53316-2021.
В линиях, для которых требуется сохранение работоспособности при пожаре, могут применяться огнестойкие кабели, например с исполнением нг(А)-FRLS или нг(А)-FRHF. Обозначение FR указывает на огнестойкое исполнение кабеля. LS обозначает пониженное дымо- и газовыделение, HF — пониженное выделение коррозионно-активных газообразных продуктов при горении и тлении.
При этом огнестойкость самого кабеля не означает автоматически, что вся смонтированная линия сохранит работоспособность при пожаре. Результат зависит также от способа прокладки, кабеленесущей системы, креплений и других элементов электропроводки.
Огнестойкие кабельные линии ЛуисОКЛ представляют собой готовые сочетания кабелей, кабеленесущих систем, крепежа и монтажных компонентов, для которых сохранение работоспособности в условиях пожара подтверждено испытаниями.
При выборе конкретного решения необходимо проверить состав ОКЛ, область применения и подтверждающую документацию. Монтаж должен выполняться в соответствии с исполнением, для которого подтверждена работоспособность линии.
Маркировка нг(А)-LS указывает, что кабель не распространяет горение при групповой прокладке по категории А и характеризуется пониженным дымо- и газовыделением. Требуемый тип исполнения кабельного изделия выбирают с учетом назначения здания или помещения, условий прокладки и требований действующих нормативных документов.
Требования к исполнению кабеля необходимо определить еще на этапе проектирования. Ошибка при выборе может привести не только к замечаниям при приемке, но и к необходимости переделывать уже смонтированные линии.
Лотки и магистральные трассы

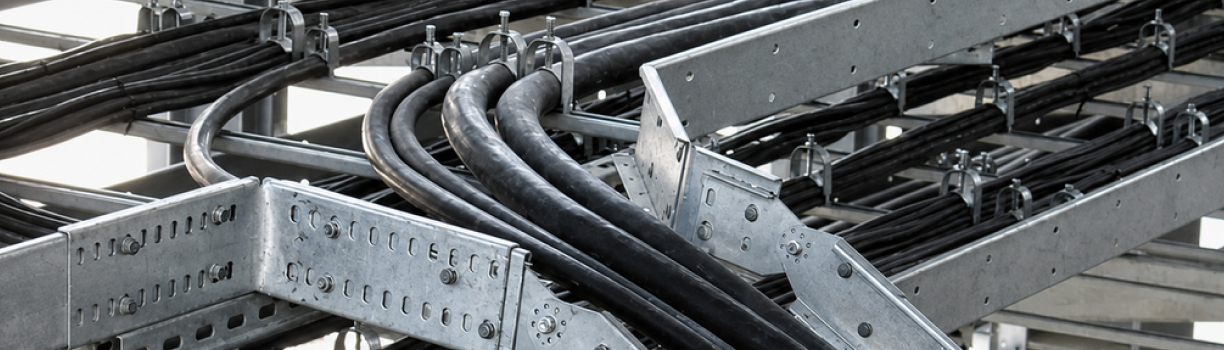

Магистрали в технических помещениях и за подвесными потолками часто прокладывают в кабельных лотках: они позволяют разместить большое количество линий и сохранить доступ к трассе для обслуживания и расширения.
Металлические лотки различаются по конструкции. Сетчатые обеспечивают хороший доступ к кабелю и удобны при обслуживании, глухие, особенно при использовании крышки, лучше защищают кабель от пыли и внешних воздействий. Защитные свойства трассы зависят не только от типа лотка, но и от его исполнения, наличия крышки и условий эксплуатации. Перфорация упрощает монтаж и обеспечивает вентиляцию кабельных пучков.
Например, перфорированные лотки DKC комплектуются углами, крышками и соединительными элементами заводского изготовления. Для магистральных и распределительных трасс также можно использовать кабеленесущие системы LTC: в линейке представлены проволочные и неперфорированные лотки, а также крепеж и монтажные компоненты.
Типоразмер кабеленесущей системы выбирают по кабельному журналу с учетом количества и диаметра кабелей, нагрузки на трассу и необходимого запаса для дальнейшего расширения.
Выбор кабеленесущей системы зависит от типа трассы:
Трубы, гофра и каналы
Скрытые трассы до отделки прокладывают в гофрированных или жестких трубах: они защищают кабель при строительных работах и при наличии свободного пространства и протяжного элемента упрощают его замену. Диаметр трубы выбирают с учетом количества и размеров кабелей, допустимого заполнения и возможности их протяжки.
Тип трубы подбирают по способу прокладки, механическим нагрузкам и условиям эксплуатации. Для наружных трасс дополнительно учитывают диапазон рабочих температур, воздействие влаги и ультрафиолета.
Из массовых российских серий можно рассмотреть гофрированные трубы Промрукав: в линейке представлены решения для разных условий прокладки, в том числе варианты с протяжным зондом.
В помещениях, где важны доступ к кабельной трассе и возможность ее дальнейшего расширения, удобно использовать кабель-каналы. Они позволяют добавлять или заменять линии без вскрытия отделки.
При выборе кабель-канала учитывают:
- размер с запасом под дополнительные линии;
- способ крепления крышки;
- наличие перегородок для разделения цепей;
- набор монтажных аксессуаров.
Например, кабель-каналы DKC дополняются углами, тройниками, заглушками и другими аксессуарами, которые упрощают монтаж и позволяют аккуратно оформлять повороты, ответвления и окончания трассы.
Электрощитовое оборудование
Схему электроснабжения систем безопасности определяют на этапе проектирования с учетом мощности оборудования, требований к надежности электроснабжения и резервированию.
Для размещения защитной и коммутационной аппаратуры могут использоваться отдельные щиты и боксы. Их исполнение выбирают по условиям установки, количеству оборудования и требуемой степени защиты. Например, в линейке IEK представлены навесные и встраиваемые корпуса различных типоразмеров.
Состав аппаратуры, номиналы защитных устройств и схему подключения определяют расчетом и фиксируют в проектной документации.
Типичные ошибки
При проектировании и монтаже кабельной инфраструктуры чаще всего встречаются несколько ошибок:
- Недостаточный запас по заполнению. Полностью занятые трубы, короба и лотки усложняют обслуживание и не позволяют добавить новые линии без переделки трассы.
- Неправильно выбранное сечение кабеля. Падение напряжения на длинных линиях может привести к нестабильной работе оборудования, перезагрузкам и ложным срабатываниям.
- Несогласованная замена компонентов. Лотки, соединители, крепеж и другие элементы разных серий могут отличаться по конструкции и допустимым нагрузкам. Для ОКЛ особенно важно соблюдать состав и способ монтажа, для которых подтверждена работоспособность линии.
Подготовленная заранее спецификация снижает риск простоев из-за недостающих компонентов и переделок во время монтажа.
Порядок комплектации
Закупку оборудования и компонентов удобно вести поэтапно:
- Проект: кабельный журнал, сечения кабелей, трассы и точки питания.
- Спецификация: перечень кабелей, кабеленесущих систем, соединительных и монтажных компонентов с проверкой их совместимости.
- Закупка: аксессуары и крепеж заказывают вместе с основными компонентами трассы.
- Монтаж: выполняют маркировку линий и оформляют исполнительную документацию для дальнейшей эксплуатации.
Такой порядок помогает снизить риск простоев из-за недостающих компонентов и сделать сроки монтажа более предсказуемыми.
Часто задаваемые вопросы
Какой запас оставлять в кабельном лотке?
Резерв определяют проектом с учетом количества перспективных линий, допустимой нагрузки на лоток, радиусов изгиба кабеля и удобства монтажа.
Не стоит выбирать лоток только под текущий объем кабелей: при модернизации могут понадобиться дополнительные линии питания или передачи данных. В трассе должно оставаться достаточно места для прокладки новых кабелей и обслуживания уже установленных линий без демонтажа существующего пучка.
Можно ли прокладывать слаботочные и силовые кабели в одном лотке?
Возможность совместной прокладки зависит от назначения линий, напряжения, требований электромагнитной совместимости и нормативных требований к конкретной системе.
При необходимости проектом предусматривают разделение цепей, например разные секции лотка или отдельные трассы. Это снижает риск электромагнитных помех и упрощает обслуживание кабельной инфраструктуры.
Для линий систем противопожарной защиты действуют отдельные требования к совместной прокладке, поэтому способ их размещения определяют по действующим нормативным документам и проектной документации.
Почему для систем противопожарной защиты недостаточно выбрать только огнестойкий кабель?
Работоспособность линии при пожаре зависит не только от самого кабеля, но и от способа его прокладки, крепежа, кабеленесущей системы и других компонентов электропроводки.
Даже огнестойкий кабель не обеспечит требуемое время работы линии, если при пожаре разрушатся элементы крепления или кабеленесущая система. Поэтому для линий, которые должны сохранять работоспособность при пожаре, применяют решения с подтвержденной работоспособностью в предусмотренном исполнении.
Вывод
Кабельную инфраструктуру для систем безопасности необходимо проектировать с учетом типа оборудования, длины линий, условий прокладки, требований к пожарной безопасности и дальнейшего расширения объекта.
Ошибки при выборе сечения кабеля, типоразмера кабеленесущей системы или совместимости компонентов могут привести к переделкам уже после монтажа. Поэтому комплектацию стоит начинать с кабельного журнала, спецификации и проверки совместимости элементов трассы.
