Как объединить ОПС, СОУЭ, СКУД и видеонаблюдение в одну систему

Критерии выбора уровня интеграции

Выбор между релейной, аппаратной и программной интеграцией зависит не столько от размера объекта, сколько от числа сценариев, состава оборудования и требований к диспетчеризации. Если системе достаточно передать несколько команд — например, разблокировать предусмотренные проектом двери при пожаре или включить тревожное освещение при срабатывании охранного шлейфа, — часто достаточно релейных связей через «сухие контакты».

Аппаратная интеграция подходит, когда объект строится с нуля или основные подсистемы еще не закуплены. В этом случае можно сразу выбрать оборудование с единым протоколом, общей адресной средой и штатными средствами настройки сценариев. Такой подход сокращает число промежуточных преобразователей, упрощает диагностику и помогает избежать ситуации, когда разные приборы передают события в несовместимых форматах.

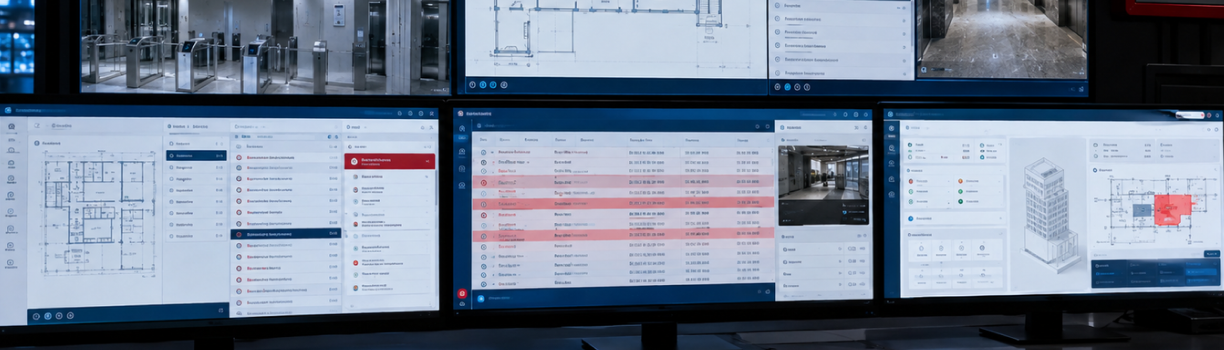

Программная надстройка оправдана, если на объекте уже работают системы разных марок, а заменять их экономически нецелесообразно. Она позволяет свести события ОПС, СКУД и видеонаблюдения в единое рабочее место оператора, вести общий журнал и выводить связанные камеры по тревоге. Однако программная интеграция может требовать сервера, лицензий, стабильной сети и регламента обслуживания.

При выборе варианта полезно оценить пять критериев:

• критичность сценариев — какие команды влияют на эвакуацию, противопожарную защиту или доступ людей;
• состав оборудования — есть ли у действующих приборов свободные входы, выходы, API, SDK или поддержка стандартных протоколов;
• масштабирование — планируется ли расширение объекта, добавление новых проходных, камер или зон охраны;
• требования к оператору — нужен ли единый пост мониторинга и общий журнал событий;
• стоимость владения — не только закупка, но и проектирование, монтаж, лицензии, серверная инфраструктура, настройка и дальнейшее сопровождение.

Для программного и аппаратного объединения особенно важно заранее проверить, какие события передаются между подсистемами и какие действия можно выполнить автоматически. Например, интеграция видеонаблюдения может ограничиваться выводом живого видео на тревогу либо включать поиск фрагмента архива по событию, управление поворотной камерой и журналирование действий оператора. Возможности зависят от конкретного оборудования и способа его подключения.

Порядок объединения подсистем

Объединение действующих подсистем требует той же дисциплины, что и новый проект. Последовательность работ выглядит следующим образом:

1. Проведите аудит установленного оборудования: модели, протоколы, свободные входы и выходы приборов.
2. Опишите сценарии реагирования — что и в каком порядке должно происходить при каждом типе тревоги.
3. Выберите уровень интеграции и платформу с учетом уже сделанных вложений.
4. Внесите изменения в проект: если интеграция СКУД с пожарной автоматикой затрагивает нормируемые функции, например разблокировку устройств на путях эвакуации, это фиксируется в документации
5. Проверьте связки на объекте: имитация тревог до сдачи позволяет убедиться, что сценарии работают

Самым трудоемким обычно оказывается первый шаг: без точной картины установленного оборудования смета расходится с реальностью уже при закупке. Интеграцию видеонаблюдения часто подключают после утверждения тревожных сценариев, однако требования к камерам, зонам обзора и сетевой инфраструктуре нужно заложить еще на стадии проекта.

После настройки необходимо провести комплексные испытания по каждому сценарию. Проверяют не только передачу сигнала между приборами, но и последовательность команд, состояние точек доступа, отображение события у оператора, запись в журнал и возврат системы в штатный режим.

Особенности интеграции на действующем объекте

На действующем объекте интеграцию начинают не с выбора платформы, а с технического обследования. Нужно составить перечень приборов, контроллеров, камер, серверов и лицензий, а затем проверить версии прошивок, доступные интерфейсы и фактическое состояние кабельных линий. Паспортные возможности оборудования не всегда совпадают с тем, что реально подключено и настроено на площадке.

Отдельно следует проверить, какие функции уже задействованы в пожарной автоматике. Нельзя менять логику работы противопожарных систем только ради удобства единого интерфейса оператора. Сигналы управления средствами противопожарной защиты и инженерным оборудованием должны формироваться в предусмотренной проектом логике для линий формирования таких сигналов предусмотрены требования к автоматическому контролю исправности, за исключением случаев, установленных СП 484.1311500.2020.

Практически полезно разделить работы на два контура. Первый — обязательные и нормируемые противопожарные функции: запуск СОУЭ, управление эвакуацией, предусмотренное проектом взаимодействие с инженерными системами. Второй — сервисные функции безопасности: вывод видео по тревоге, уведомления, формирование отчетов, постановка помещений на охрану, контроль действий персонала. Это снижает риск, что доработка верхнего уровня мониторинга повлияет на критически важный алгоритм.

До монтажа также стоит согласовать окно работ и порядок временного отключения отдельных связей. На объекте, который продолжает работать, не следует одновременно выводить из эксплуатации все точки доступа, камеры или участки сигнализации; при отключении систем противопожарной защиты необходимо соблюдать требования Правил противопожарного режима.  Лучше внедрять интеграцию поэтапно: сначала один этаж, зона или типовой сценарий, затем — остальные участки после проверки результатов.

Чем отличаются пожарные и охранные сценарии

Пожарные и охранные сценарии нельзя рассматривать как равнозначные. Пожарная автоматика предназначена для обнаружения пожара, включения оповещения и управления эвакуацией людей в соответствии с требованиями, заложенными для конкретного объекта. Требования к системам противопожарной защиты направлены на своевременное обнаружение пожара, оповещение людей и обеспечение безопасной эвакуации. В зависимости от проектного решения управление эвакуацией может включать дистанционное открывание запоров эвакуационных выходов. Требования следует сверять с действующей редакцией Федерального закона № 123-ФЗ и применимыми сводами правил.

Поэтому сценарий «пожар» должен быть определен проектной документацией, проверен при пусконаладке и работать независимо от удобства оператора или доступности дополнительного ПО. Видеонаблюдение, например, может дополнять пожарный сценарий: показывать оператору камеру из тревожной зоны, сохранять отметку в архиве или помогать визуально оценить обстановку. Но оно не должно быть единственным условием запуска противопожарных функций.

Охранные сценарии обычно гибче. При проникновении система может включить освещение, направить поворотную камеру на сектор, отправить уведомление группе реагирования, заблокировать доступ в отдельную зону, если это не препятствует эвакуации и не противоречит проектным решениям или запросить подтверждение тревоги у оператора. Такие алгоритмы подстраивают под режим работы объекта, график сотрудников и принятый регламент реагирования.

Иными словами, пожарная интеграция строится вокруг безопасности эвакуации и нормативно закрепленной логики, а охранная — вокруг обнаружения угрозы, проверки события и действий службы безопасности. Это различие нужно учитывать еще при составлении технического задания.

Типичные ошибки на стадии проекта и монтажа

Наиболее частая ошибка — выбирать способ интеграции после закупки оборудования. Если контроллеры, приборы и ПО приобретены без проверки совместимости, проектировщику приходится строить дополнительные шлюзы, использовать ограниченные релейные связи или менять часть уже установленной системы.

Вторая ошибка — описывать сценарии общими словами: «при тревоге открыть двери», «при пожаре вывести камеры», «при проникновении уведомить охрану». Для настройки нужны точные условия: какая зона является источником события, какие двери затрагиваются, какие действия выполняются автоматически, что подтверждает оператор и как система возвращается в штатный режим.

Также проблемы возникают, когда:

 ✓ не разделяют обязательные противопожарные функции и сервисные сценарии верхнего уровня;

 ✓ не учитывают резервное питание, сетевую инфраструктуру и отказ отдельных серверов;

 ✓ не проверяют свободные входы и выходы действующих приборов;

 ✓ не закладывают маркировку кабелей и актуализацию исполнительной документации;

 ✓ проводят испытания только по отдельным подсистемам, а не по полной цепочке события;

 ✓ не обучают дежурную смену действиям при тревоге, неисправности и ручном управлении.

После монтажа необходимо проверить не только факт передачи сигнала, но и последовательность всех действий: формирование события, запуск требуемых команд, отображение информации оператору, запись в журнал и восстановление штатного режима. Для объектов со сложной логикой полезно оформить отдельную таблицу сценариев и использовать её как программу комплексных испытаний.

 Когда глубокая интеграция не оправдана

Единая система управления безопасностью с программной платформой оправдывает себя не везде. Для небольшого объекта с ограниченным числом сценариев релейных связей может быть достаточно; решение зависит от требований к журналированию, масштабированию и диспетчеризации. Не оправдана глубокая интеграция и там, где для нее нет подготовленного персонала: сценарии требуют администрирования, а дежурная смена должна понимать, что делает система в каждом режиме.

Противопожарные функции при любой интеграции остаются приоритетными: сторонние команды не должны блокировать работу пожарной автоматики. Соответствие этому принципу проверяется при приемке системы.

Отдельный вопрос — совместимость закупаемого оборудования. Если приборы, камеры и контроллеры приобретаются в одном канале поставки, проверка связок упрощается: специалисты дистрибьютора LUIS+, работающего с Аргус-Спектр, Болид и другими марками портфеля, сверяют совместимость позиций еще до отгрузки. Само управление системами обеспечения безопасности с одного поста при этом остается задачей проектировщика: поставщик может подтверждать совместимость и комплектность оборудования в пределах согласованной спецификации, но не заменяет проектировщика в части объектовых сценариев.

Пример: интеграция систем в офисном здании

Условный кейс. В офисном здании установлены адресная ОПС и СОУЭ, СКУД на входных группах и этажах, а также IP-видеонаблюдение в холлах, коридорах и на парковке. Задача — сократить время реакции оператора и исключить ручной поиск камер при тревоге.

Для пожарных событий проектом предусмотрен отдельный алгоритм: при предусмотренном проектом сигнале о пожаре система запускает СОУЭ и переводит в режим эвакуации те точки доступа, которые определены проектной документацией. Одновременно на рабочем месте охраны автоматически открывается план этажа с адресом тревожной зоны и выводятся изображения камер из ближайшего коридора и входной группы.

Для охранных событий используется другой сценарий. При срабатывании датчика в помещении после окончания рабочего дня система выводит оператору видео из соответствующей зоны, формирует тревожное сообщение и фиксирует событие в журнале. Если оператор подтверждает тревогу, он действует по внутреннему регламенту: связывается с ответственным сотрудником или направляет группу реагирования.

Такой подход не подменяет противопожарную автоматику видеонаблюдением, но дает оператору контекст для быстрого решения. Интегрированные платформы могут объединять ОПС, СКУД и видеонаблюдение под общим интерфейсом и связывать события разных подсистем сценарной логикой — при условии, что конкретная конфигурация оборудования это поддерживает.

Частые вопросы

Можно ли объединить оборудование разных производителей?

Да, если у систем есть совместимые интерфейсы: релейные входы и выходы, поддержка стандартных протоколов или документированные программные средства интеграции. На практике глубина взаимодействия может отличаться: от передачи одного тревожного сигнала до общего журнала событий и управления устройствами из единого интерфейса. Возможности нужно проверять по документации конкретных моделей до закупки.

Нужно ли менять действующую СКУД при интеграции с пожарной автоматикой?

Не всегда. Если контроллеры СКУД поддерживают требуемый режим разблокировки и могут получать предусмотренный проектом сигнал, заменять систему может не потребоваться. Решение зависит от состояния контроллеров, схемы подключения замков, требований к эвакуационным выходам и возможности документально подтвердить корректность алгоритма после доработки.

Какой вариант выбрать для небольшого офиса или склада?

Для небольшого объекта с несколькими простыми сценариями обычно достаточно релейной интеграции: она позволяет передавать основные команды без сервера и сложной программной настройки. Если нужны единый пост охраны, видео по тревоге, подробные отчёты или дальнейшее масштабирование, стоит сравнить стоимость релейной схемы с аппаратной или программной платформой.

Кто отвечает за сценарии объединенной системы?

Логику противопожарных функций определяет проектная документация и требования к конкретному объекту. Проектировщик разрабатывает решения, монтажная и пусконаладочная организация реализуют и проверяют их, а эксплуатирующая служба использует систему по утвержденному регламенту. Поставщик оборудования может подтвердить комплектность и совместимость, но не заменяет проектировщика в части объектовых сценариев.

Нужно ли проверять сценарии после завершения монтажа?

Да. Проверка нужна даже в том случае, если каждая подсистема отдельно уже работает. При комплексных испытаниях имитируют тревожные события и оценивают всю последовательность: передачу сигнала, запуск команд, состояние дверей, работу СОУЭ, отображение информации у оператора и запись событий в журнал. Это позволяет обнаружить ошибки адресации, логики и подключения до ввода объекта в эксплуатацию.

Вывод

Объединение ОПС, СОУЭ, СКУД и видеонаблюдения строится вокруг сценариев, а не вокруг конкретного бренда: сначала описывается реакция объекта на события, затем выбирается уровень интеграции. Для новых проектов рациональна единая аппаратная платформа, для действующих — релейные связи или программная надстройка. Перед закупкой запросите у поставщика подтверждение совместимости выбранных позиций: это заметно дешевле, чем перепроектировать связки после монтажа.
