В любое время года: грозозащита IP-инфраструктуры OSNOVO

Компания OSNOVO предлагает широкую линейку защиты IP-оборудования с питанием по PoE и без него: от компактных моделей SP-IP/1000PD для локальных сетей до промышленных SP-IP/1000PWA с корпусом IP67 из алюминия.

С приходом лета риск повреждения сетевого оборудования многократно возрастает из-за гроз, которые сопровождаются мощными импульсными перенапряжениями до 6–10 кВ. Сезонные переключения в электросетях, связанные с изменением нагрузок и профилактическими работами, также создают дополнительные риски для сетевого оборудования.

При этом импульсные коммутационные скачки в электросетях не зависят от сезона и могут достигать 400–600 В, что превышает устойчивость большинства устройств (чувствительная электроника может выходить из строя уже при 500 В). Особенно уязвимы линии Power over Ethernet (PoE), передающие одновременно данные и питание. Даже кратковременный скачок напряжения может вывести из строя как камеры видеонаблюдения, так и коммутаторы.

Двухступенчатая система защиты устройств (TVS-диоды + газоразрядники) эффективно подавляет грозовые разряды и коммутационные скачки. Корпуса из алюминия, металла или термопластика выдерживают температуры от −40 до +80 °C, что делает их пригодными для любых условий эксплуатации.

Для уличной камеры с PoE грозозащита OSNOVO монтируется в разрыв кабеля (два устройства с обеих сторон линии), подавляя импульсы до 6 кВ и защищая камеру и коммутатор.

Использование грозозащиты OSNOVO — это гарантия бесперебойной работы оборудования в целом и линии PoE в частности. Соответствие ГОСТ IEC 61643-21-2014, 7 лет гарантии и сохранение пропускной способности делают эти устройства оптимальным выбором для защиты критически важной инфраструктуры вне зависимости от времени года.

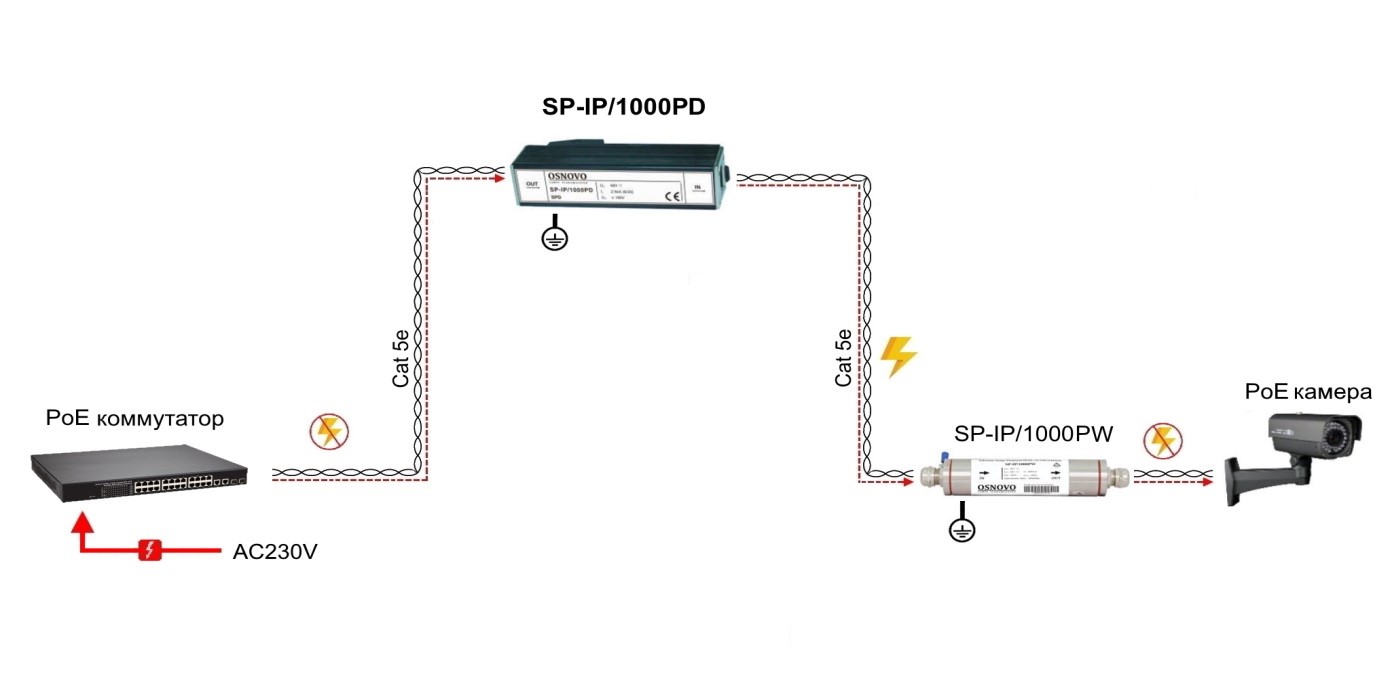

Схема применения устройства грозозащиты SP-IP/1000PD

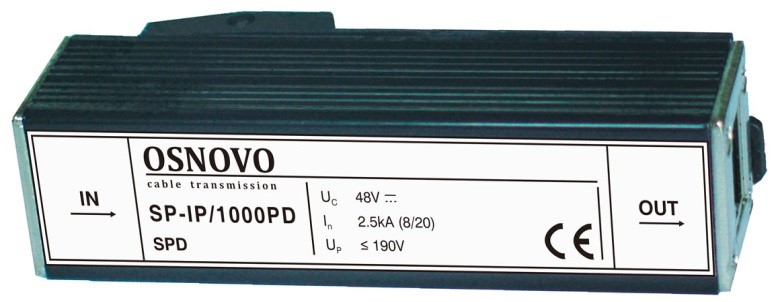

Основные характеристики

Скорость передачи данных: 1000 Мбит/с
Количество портов: 1
Время срабатывания: <1 нс
PoE: IEEE802.3af/at/bt (60 Вт); метод подачи PoE: A + B
Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8
Номинальный ток разряда 8/20 мкс: 2.5 кА
Максимальный ток разряда 8/20 мкс: 10 кА
Номинальное рабочее напряжение: 48 В
Максимальное рабочее напряжение: 57 В
Вносимые потери: <2 дБ
Подключение: RJ45 х 1 (вх.); RJ45 х 1 (вых.)
Способ монтажа: на DIN-рейку
Рабочая температура: −40…+80 °C
Дополнительно: соответствует ГОСТ IEC 61643-21-2014

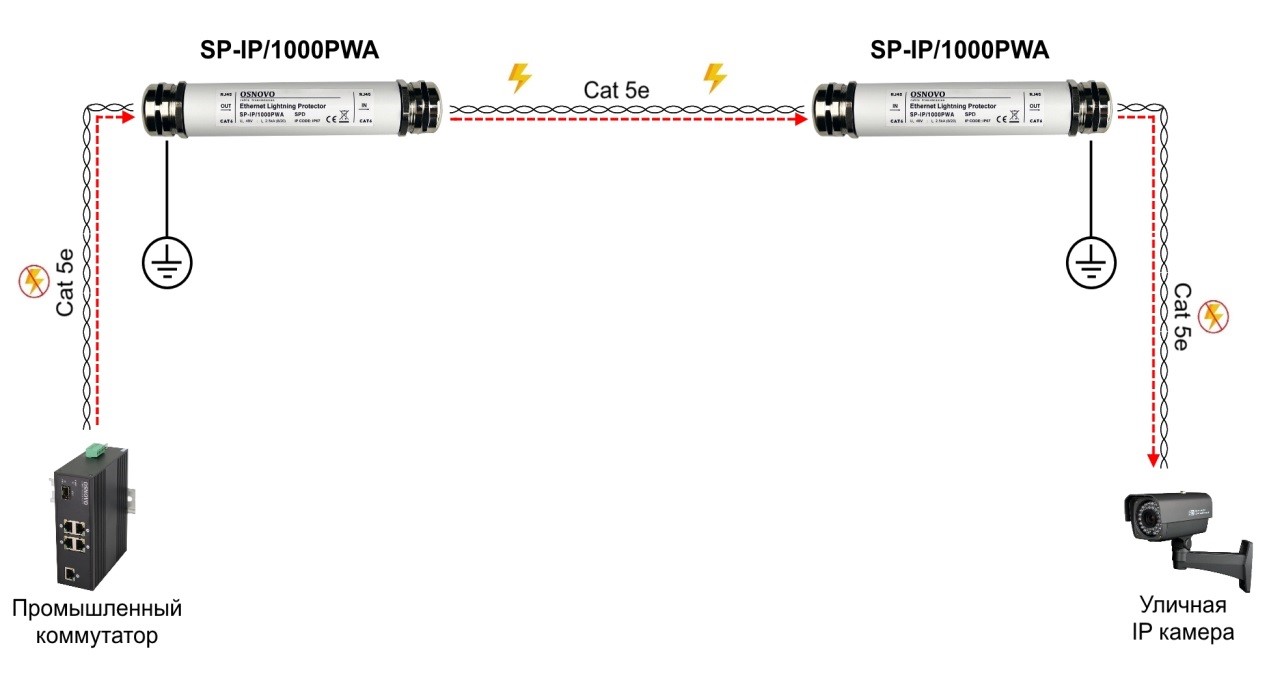

Схема применения устройства грозозащиты SP-IP/1000PWA

Основные характеристики

Скорость передачи данных: 1000 Мбит/с
Количество портов: 1
Время срабатывания: <1 нс
PoE: IEEE802.3af/at; метод подачи PoE: A + B
Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8
Номинальный ток разряда 8/20 мкс: 2.5 кА
Максимальный ток разряда 8/20 мкс: 10 кА
Номинальное рабочее напряжение: 48 В
Максимальное рабочее напряжение: 57 В
Вносимые потери: <2 дБ
Подключение: RJ45 х 1 (вх.); RJ45 х 1 (вых.)
Способ монтажа: на DIN-рейку
Рабочая температура: −40…+80 °C

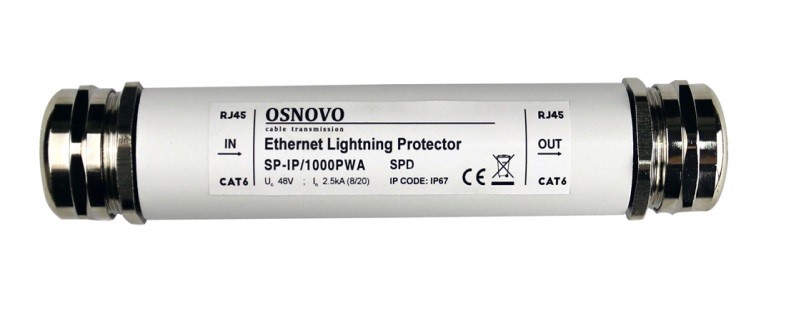

Дополнительно: уличное исполнение (класс защиты IP67); корпус из алюминия; соответствует ГОСТ IEC 61643-21-2014
