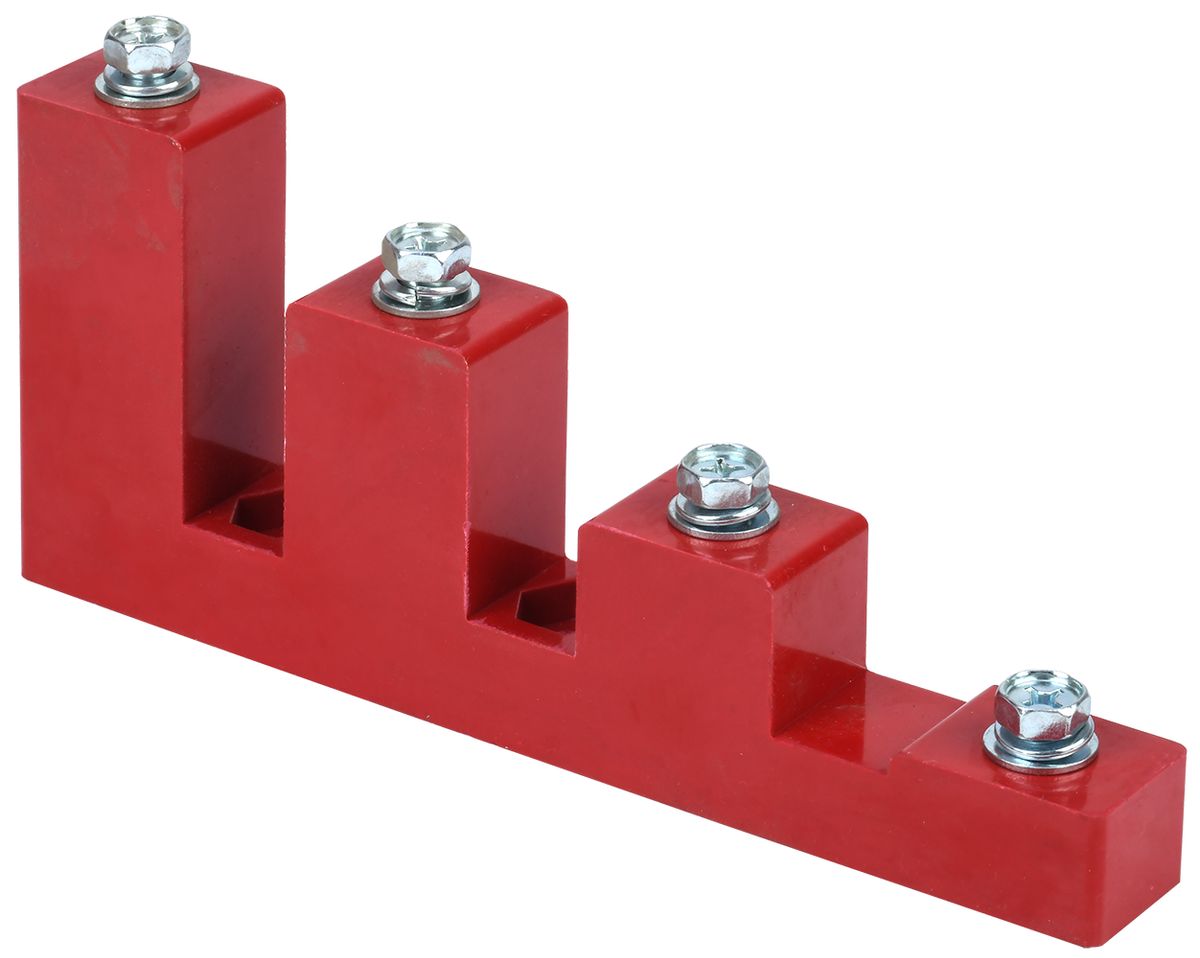

Изолятор IEK ИС4-40 ступенчатый (М8) силовой с болтом

Изолятор ИС4-40 YIS11-4-40-B от IEK — это специализированное изделие, предназначенное для эффективной и надежной изоляции токоведущих частей в электрических щитах и распределительных устройствах. Модель YIS11-4-40-B обеспечивает высокую степень безопасности при монтаже и эксплуатации электроустановок, где важны прочность, устойчивость к механическим нагрузкам и долговечность. Благодаря своим техническим параметрам изолятор подходит для применения в сетях с номинальным рабочим напряжением до 660 В и максимальным номинальным током 600 А, что делает его универсальным решением для различных промышленных объектов и энергетических систем.

Данная модель выполнена в виде ступенчатого изолятора с четырьмя полюсами и рассчитана на монтаж с помощью четырех болтов. Изолятор изготовлен из прочного полимерного материала — полиамид усиленный стекловолокном, который отличается отличными диэлектрическими свойствами и стойкостью к воздействию внешних факторов. Длина резьбы составляет 15 мм, метрический размер резьбы — М8, а расстояние между шинами — 41 мм. Это позволяет удобно и надежно фиксировать изолятор в электрических конструкциях с различными конфигурациями шин.

Одним из преимуществ изолятора ИС4-40 YIS11-4-40-B является высокая прочность на изгиб — 125 Мпа, выдержка грозового импульса напряжения до 12.0 кВ и кратковременная выдержка напряжения промышленной частоты — 2.5 кВ. Красный цвет корпуса облегчает идентификацию и монтаж устройства. Вес изделия составляет всего 670 г при габаритах: высота 150.0 мм, ширина 164.0 мм, глубина 30.0 мм, что позволяет эффективно использовать пространство внутри электрощита.

Особенности данной модели включают диаметр отверстий под крепежные болты в шинах — 9.0 мм, момент затяжки болтов крепления шин — 10.0 нм, а также разрушающий крутящий момент — 50 нм. Все это гарантирует устойчивое крепление и длительный срок службы изделия даже в условиях интенсивной эксплуатации. Изолятор ИС4-40 YIS11-4-40-B IEK незаменим при организации безопасных электрических соединений и может применяться как на промышленных предприятиях, так и в энергетических объектах различного масштаба.

Изолятор YIS11-4-40-B подходит для монтажа в распределительных устройствах с повышенными требованиями к прочности и электрической изоляции. Его можно использовать для создания шинных сборок, защиты персонала и оборудования от коротких замыканий и перенапряжений, а также для повышения надежности электрических сетей.
