Плита перекрытия колодца ССД ПУРВ 1, 4х1, 4 универсальная разгрузочная верхняя 110402-00070

Плита разгрузочная универсальная предназначена для равномерного распределения нагрузки. Приложенная (точечная) нагрузка, действующая на зону установки колодца, равномерно перераспределяется по подошве разгрузочной плиты. Правильно рассчитанная площадь плиты, толщины, класса бетона, армирования обеспечивает надёжную работу при расчётных условиях монтажа и эксплуатации конструкции.

Предназначена для установки поверх пластикового колодца с одной горловиной.

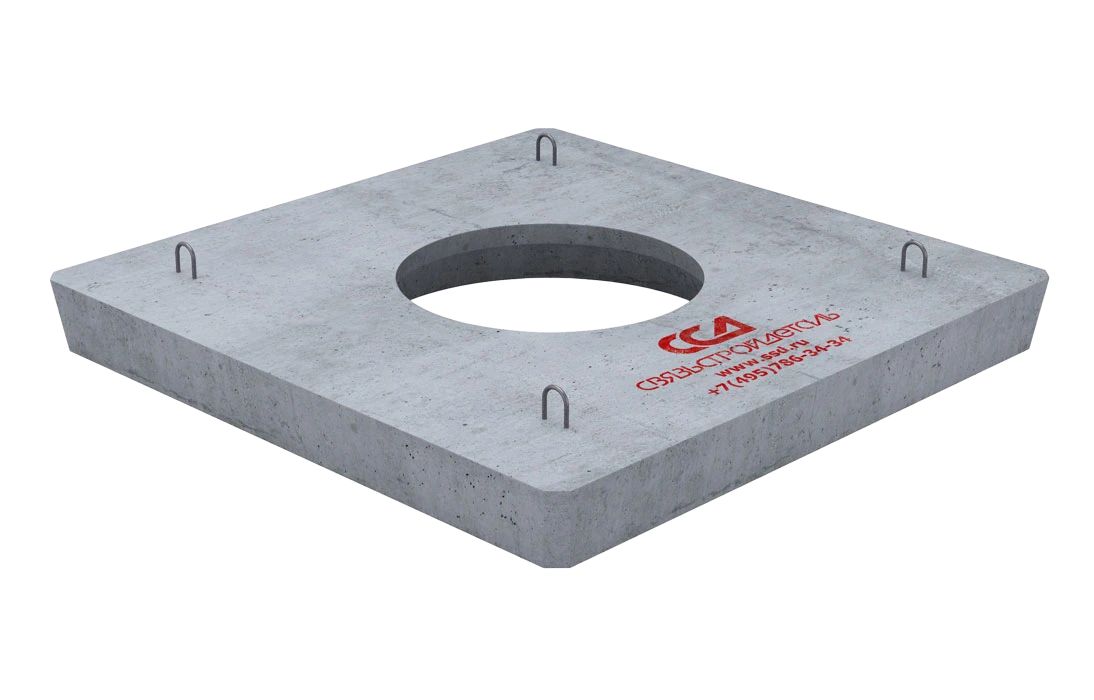

Плита имеет квадратную форму с центрально расположенным круглым отверстием для установки люка. На верхней поверхности плиты расположены четыре строповочных петли. Отверстие снизу плиты имеет диаметр 760 мм, которое конусообразно сужается до 600 мм в верхней части плиты. Это создает возможность ввода горловины пластикового колодца внутрь отверстия плиты, с последующим размещением пластиковой крышки колодца или чехла на горловине колодца для дополнительной защиты от воды и грязи. Чтобы исключить давление плиты на горловину колодца при проседании грунта после строительства, ее следует вводить не более чем на треть высоты отверстия плиты.

Плита применяется при создании современных подземных коммуникаций. Является неотъемлемой частью конструкции пластикового колодца устанавливаемого на проезжей части дороги или в местах повышенных вертикальных нагрузок. Ее применение предотвращает деформацию или повреждение колодца, вызванного высокой весовой нагрузкой, и просадку дорожного полотна в месте установки колодца.
