Муфта оптическая ССД МКО-Ц8/С09-5SC 130408-00168

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложементы кассет.

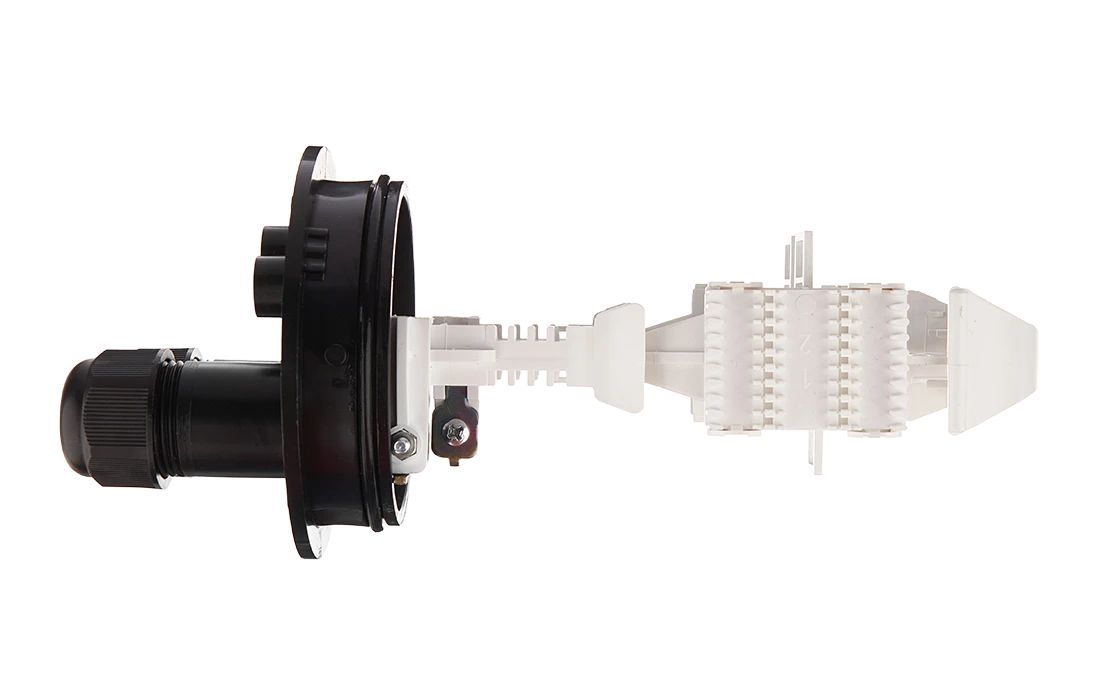

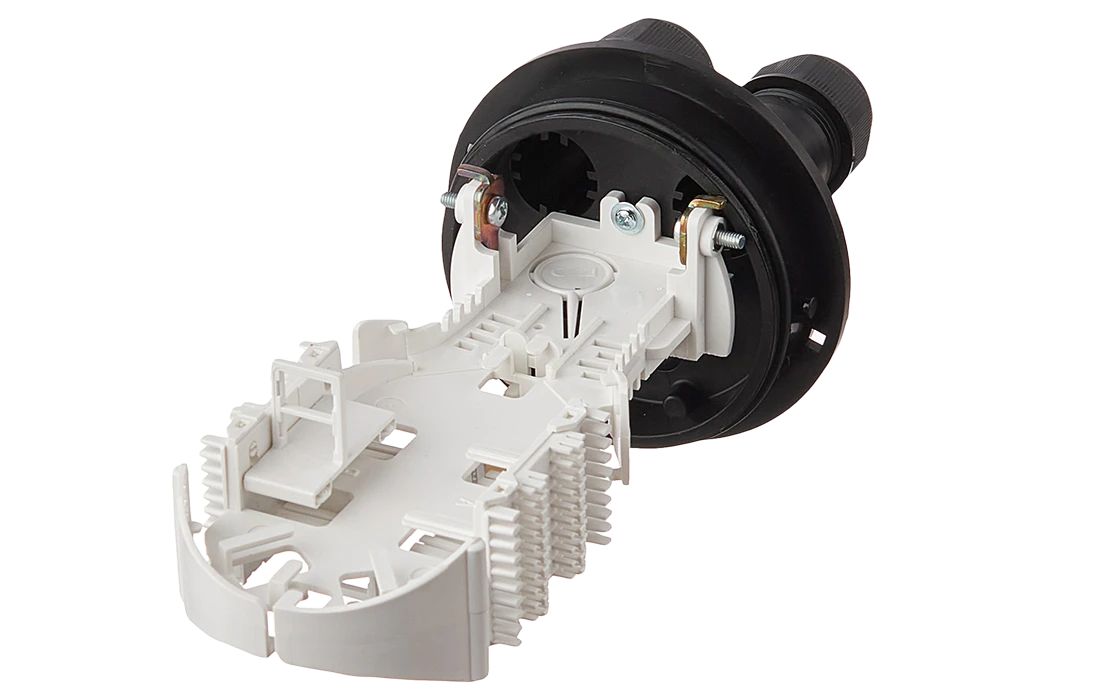

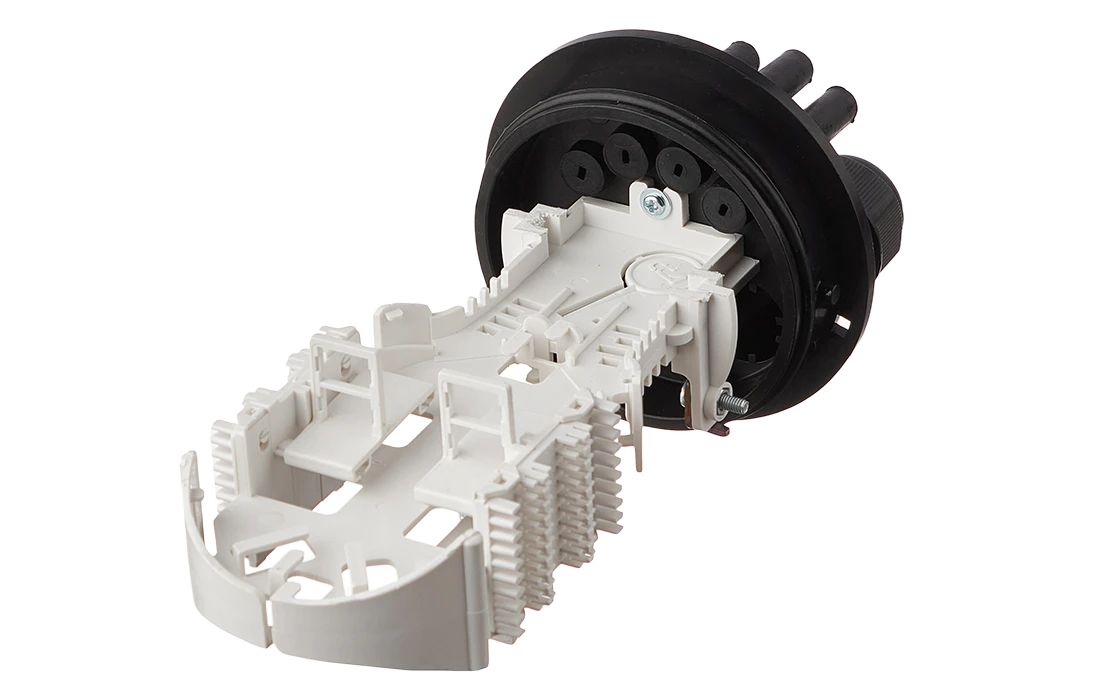

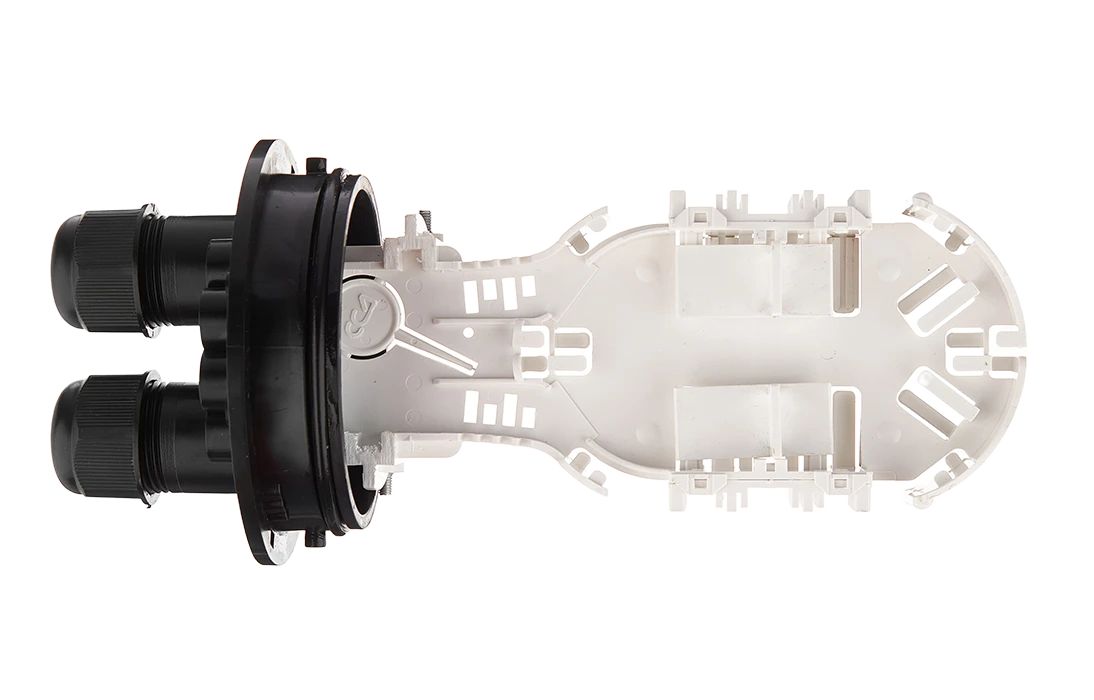

Муфта МКО-Ц8 является самой малогабаритной муфтой серии МКО. Минимизация размеров муфты достигнута за счёт использования специального внутреннего лотка (кронштейна), на котором располагаются два съемных ложемента на 18 сварных соединений каждый и 4 фиксатора ЦСЭ. Запас оптических волокон также располагается в органайзерах лотка.

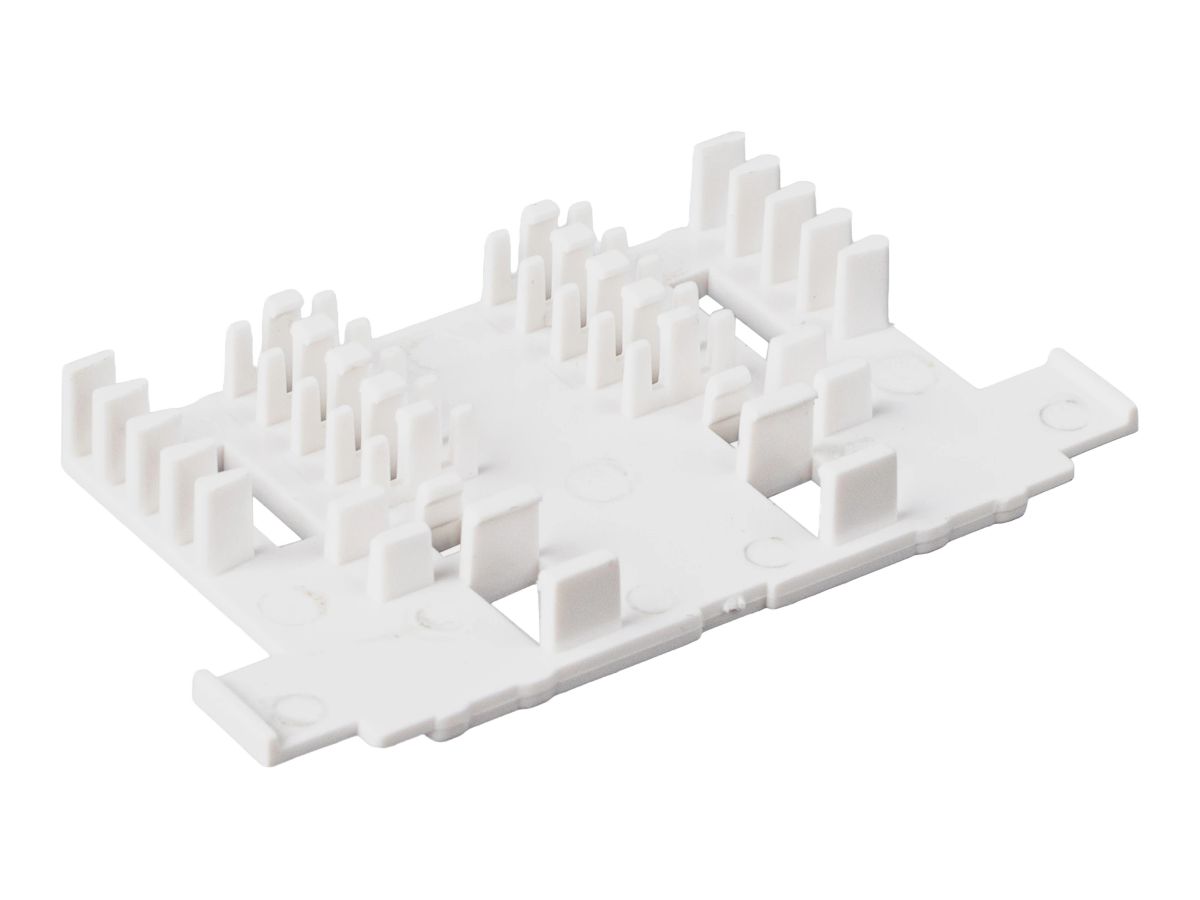

В обновлённую конструкцию муфты в комплект поставки уже входят 3 навесных ложемент Л2 SC-Ц8 для установки до пяти адаптеров типа SC и навесной ложемент Л1-СП-Ц8 для размещения разветвителя 1х4 -PLC -SM/0,9 -1,0 м-SC/APC.

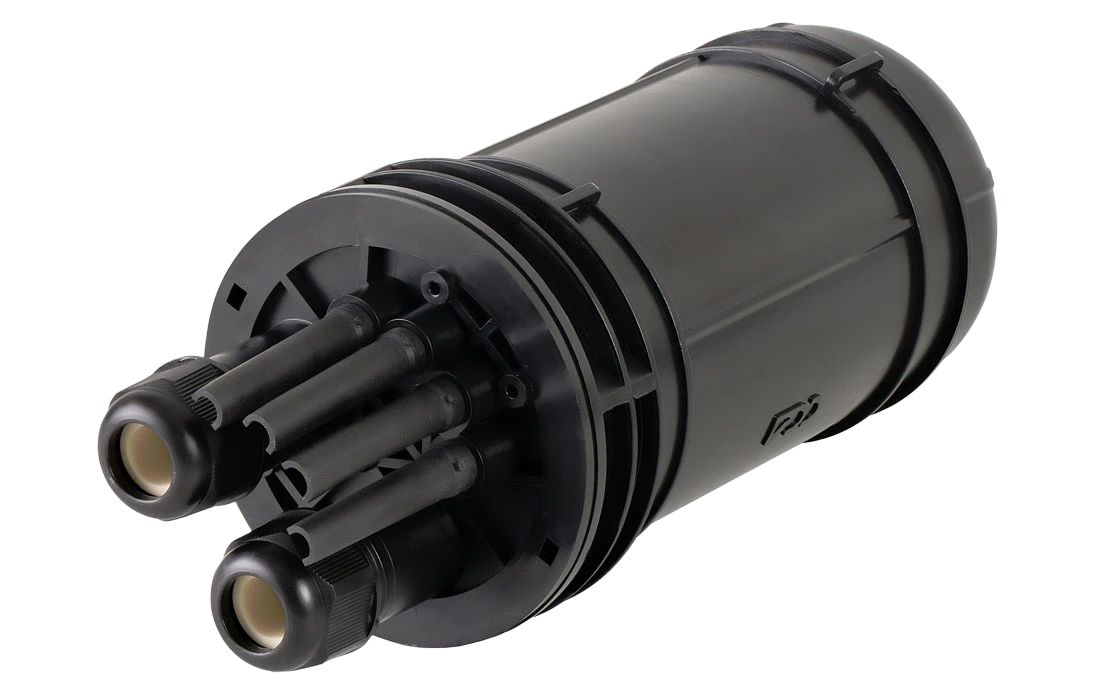

Способ герметизации корпуса с оголовником - механический, при помощи эластичной кольцевой прокладки, и «байонет» соединение, без использования хомута.

Ввод подвесного ОК, крепление и герметизация осуществляются с помощью резьбовых фитингов.

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяет вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
