Выключатель автоматический EKF ВА-99 250/160А 3P 35кА PROxima mccb99-250-160

Снят с производства
Выключатель автоматический  mccb99-250-160
Выключатель автоматический  mccb99-250-160
Выключатель автоматический  mccb99-250-160
Выключатель автоматический  mccb99-250-160
Выключатель автоматический  mccb99-250-160
Выключатель автоматический  mccb99-250-160
Выключатель автоматический  mccb99-250-160
Выключатель автоматический  mccb99-250-160
Артикул
mccb99-250-160
Бренд
EKF
Серия продукции
ВА-99
Номин. продолжительный ток Iu
160 А
Количество полюсов
3
Номин. напряжение
400...690 В
Все характеристики
Снят с производства
Отгрузка сразу после поступления оплаты
Мгновенное выставление счёта
Автоматическое резервирование
Наличие

По запросу

Цена по запросу
Оплата безналичным расчетом
Бесплатная доставка до ПВЗ
Доступна бесплатная доставка
Можно загрузить весь список товаров сразу
Описание
Характеристики
Документация
Транспортные характеристики
Аналоги
"Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы."

Характеристики

Серия продукции:ВА-99
Номин. продолжительный ток Iu:160 А
Количество полюсов:3
Номин. напряжение:400...690 В
Номин. отключающая способность Icu при 400 В, 50 Гц:35 кА
Диапазон установки расцепителя перегрузки:128...160 А
Рабочая отключающая способность, Ics, кА:26,25
Серия:PROxima
Есть штрихкод на каждой штуке товара:Да
Степень защиты (IP):IP00
Соответствие ГОСТ/МЭК/ТУ:ГОСТ Р50030.2 (МЭК 60947-2)
Количество вспомогат. нормально замкнутых (НЗ) контактов:0
Гарантийный срок хранения:7 лет
Тип подключения силовой электрич. цепи:Болтовое соединение
С расцепителем минимального напряжения:Нет
Конструкция прибора:Комплектное устройство в корпусе
Количество вспомогат. нормально разомкнутых (НО) контактов:0
Тип элемента управления:Рычажковый (перекидной рычаг)
Встроенная защита от замыканий на землю:Нет
Подходит для монтажа на DIN-рейку (O-типа):Нет
Прямой контакт:Нет
Наличие сертификата ТРТС:Да
Тип изделия/компонента:Выключатель автоматический в литом корпусе
Тип расцепителя:Термомагнитный регулируемый

Документация

Документы о соответствии

СертификатСертификат
PDF / 3 стр. / 13.86 МБ
Декларация RU Д-CN.РА01.В.87679/25423317
с 12.02.2025 до 11.02.2030
PDF / 3 стр. / 359.68 КБ

Техническая документация

Паспорт
PDF / 28 стр. / 706.93 КБ

Прочие файлы

Мастер-каталог
PDF / 11 стр. / 617.14 КБ

Транспортные характеристики (за шт)

3.367 кг
0.005778 м3
180x214x150 мм
Информация о товарах, технических характеристиках оборудования, представленных в каталоге, носит информативный характер и может быть изменена производителем без уведомления. Рекомендуем проконсультироваться со специалистом.
Все товарные знаки, логотипы и изображения принадлежат их правообладателям. Изображения товаров используются исключительно для идентификации продукции. При обнаружении нарушения прав просьба направить уведомление на
website-hotline@luis.ru
- мы оперативно удалим материалы.
Загрузить в спецификацию
manual png

Аналоги

Схожие по параметрам аналоги

Тип
Тип
Фото
Фото
Наименование
Наименование
Бренд
Бренд
Предложения
Предложения
Тип

S2

Фото
Изображение товара скоро появится
Наименование

Выключатель автоматический 149477

NM8-250S 3P 160 А, 50 кА
Артикул 149477
Бренд
CHINT
Предложения
Цена по запросу
Тип

S3

Фото
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Наименование

Выключатель автоматический SVA30-3-0160

ВА88-35, 3Р 160 А, 35 кА, ИЭК
Артикул SVA30-3-0160
Бренд
IEK
Предложения
16 573.45 ₽ за 1 шт
от 7 р.д.
10078 шт
Тип

S3

Фото
Изображение товара скоро появится
Наименование

Выключатель автоматический 21010DEK

Силовой, 3P 160А ВА-303 40кА
Артикул 21010DEK
Бренд
DEKraft
Предложения
Цена по запросу
Тип

S3

Фото
Красивое Изображение
Наименование

Выключатель автоматический ВА57-35-340010-160 А

160 А
Артикул 120713
Бренд
КЭАЗ
Предложения
17 869.34 ₽ за 1 шт
от 17 р.д.
5 шт
Тип

S3

Фото
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Красивое Изображение
Наименование

Выключатель автоматический SQ0707-0015

ВА88-35 3Р 160А 35кА
Артикул SQ0707-0015
Бренд
TDM ELECTRIC
Предложения
12 367.06 ₽ за 1 шт
от 10 р.д.
29 шт

Альтернативные товары

Выключатель автоматический  mccb99-250-80-n
Выключатель автоматический  mccb99-250-80-n
Выключатель автоматический  mccb99-250-80-n
Выключатель автоматический  mccb99-250-80-n
Выключатель автоматический mccb99-250-80-n
ВА-99 250/ 80А 3P 35кА без коннекторов PROxima
Артикулmccb99-250-80-n
БрендEKF
Цена по запросу
Выключатель автоматический  mccb99-160-63
Выключатель автоматический  mccb99-160-63
Выключатель автоматический  mccb99-160-63
Выключатель автоматический  mccb99-160-63
Выключатель автоматический  mccb99-160-63
Выключатель автоматический  mccb99-160-63
Выключатель автоматический mccb99-160-63
ВА-99 160/ 63А 3P 35кА PROxima
Артикулmccb99-160-63
БрендEKF
Цена по запросу
Выключатель автоматический  mcb4763-1-04D-pro
Выключатель автоматический  mcb4763-1-04D-pro
Выключатель автоматический  mcb4763-1-04D-pro
Выключатель автоматический  mcb4763-1-04D-pro
Выключатель автоматический mcb4763-1-04D-pro
1P 4А (D) 4,5kA ВА 47-63 PROxima
Артикулmcb4763-1-04D-pro
БрендEKF
Цена по запросу
Выключатель автоматический  408994
Выключатель автоматический 408994
DX3 10000, 16 кА, тип характеристики B, 3П, 400 В~, 32 А, 3 модуля
Артикул408994
БрендLegrand
Цена по запросу
Выключатель автоматический  409744
Выключатель автоматический 409744
DX3 4P B25 25KA
Артикул409744
БрендLegrand
Цена по запросу
Изображение товара скоро появится
Выключатель автоматический 423243
DPX³ 250 HP S1 250A 3П 70кА
Артикул423243
БрендLegrand
Цена по запросу
Выключатель автоматический  MD63-4B16-6
Выключатель автоматический  MD63-4B16-6
Выключатель автоматический  MD63-4B16-6
Выключатель автоматический  MD63-4B16-6
Выключатель автоматический MD63-4B16-6
модульный, YON MD63, 4P 16А B 6 кА
АртикулMD63-4B16-6
БрендDKC
Цена по запросу
Выключатель автоматический воздушный  028658
Выключатель автоматический воздушный 028658
воздушный, DMX3, 4000, LCu 65 кА, фиксированное исполнение, 4П, 4000 A
Артикул028658
БрендLegrand
Цена по запросу
Изображение товара скоро появится
Выключатель автоматический воздушный 062385F0B22200013
воздушный, YON AD-630-S2-3P-85-F-MR0-B-C2200-M2-P00-S1-03
Артикул062385F0B22200013
БрендDKC
Цена по запросу
Выключатель автоматический  13365DEK
Выключатель автоматический 13365DEK
2P 6A х-ка B 500В DC ВА-105
Артикул13365DEK
БрендDEKraft
Цена по запросу
Выключатель автоматический  422071
Выключатель автоматический 422071
DPX³ 630, эл. расцепитель S2, 50 кА, 400 В~, 4П, 250 А
Артикул422071
БрендLegrand
Цена по запросу
Выключатель автоматический  12076DEK
Выключатель автоматический 12076DEK
2Р 25А х-ка C ВА-103 6кА
Артикул12076DEK
БрендDEKraft
Цена по запросу
Изображение товара скоро появится
Выключатель автоматический воздушный 4043100F8B02202013
воздушный, YON AD-4000-S4-3P-100-F-MR8.0-B-C2202-M0-P00-S1-03
Артикул4043100F8B02202013
БрендDKC
Цена по запросу
Изображение товара скоро появится
Выключатель автоматический воздушный 062385D7B22202015
воздушный, YON AD-630-S2-3P-85-D-MR7.0-B-C2202-M2-P00-S1-05
Артикул062385D7B22202015
БрендDKC
Цена по запросу

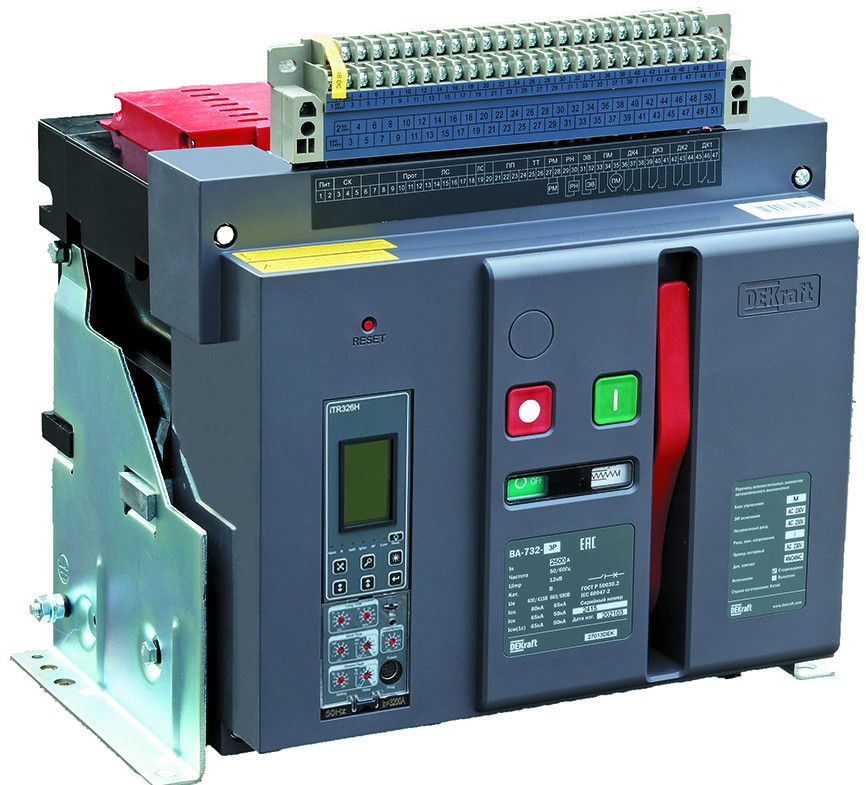

Выключатель автоматический воздушный  27054DEK
