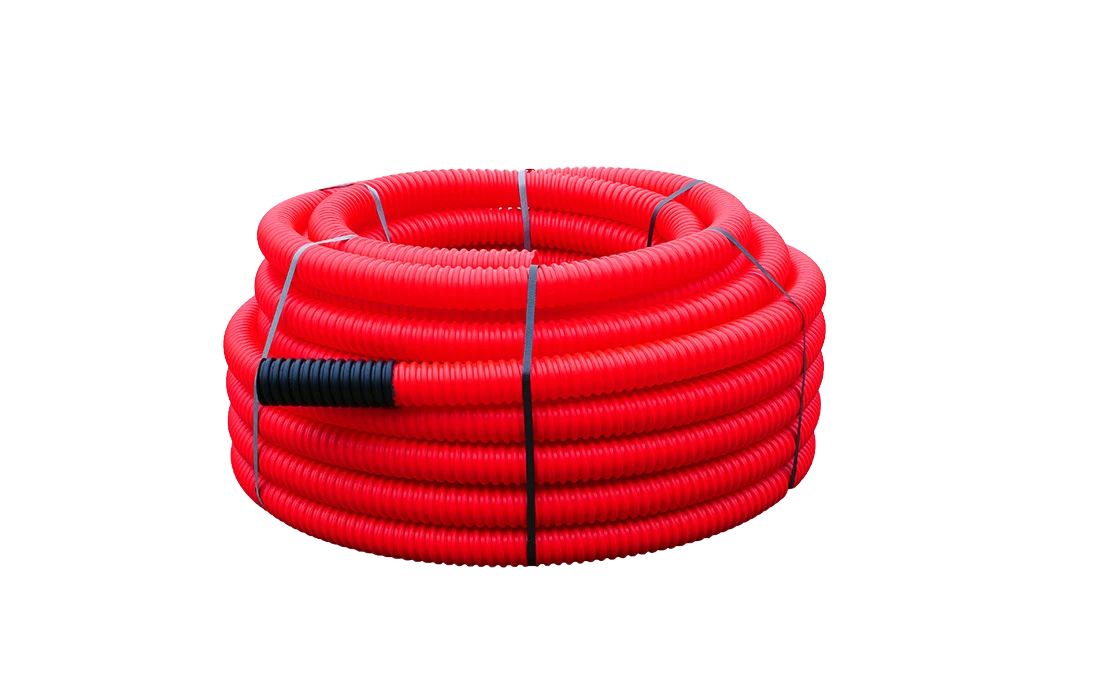

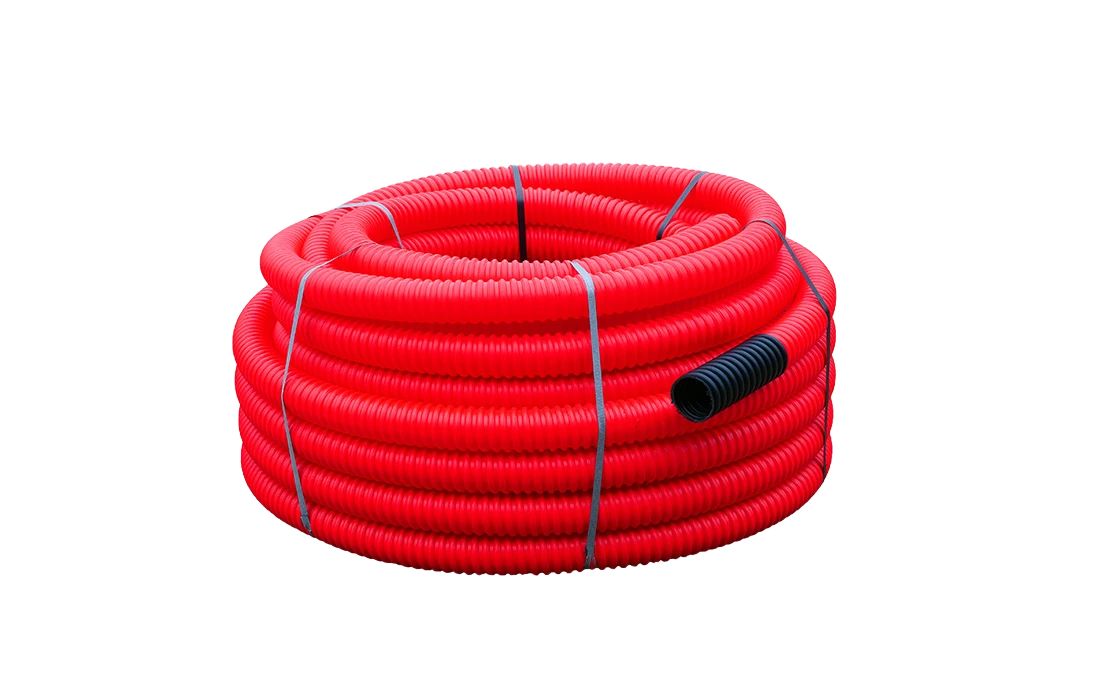

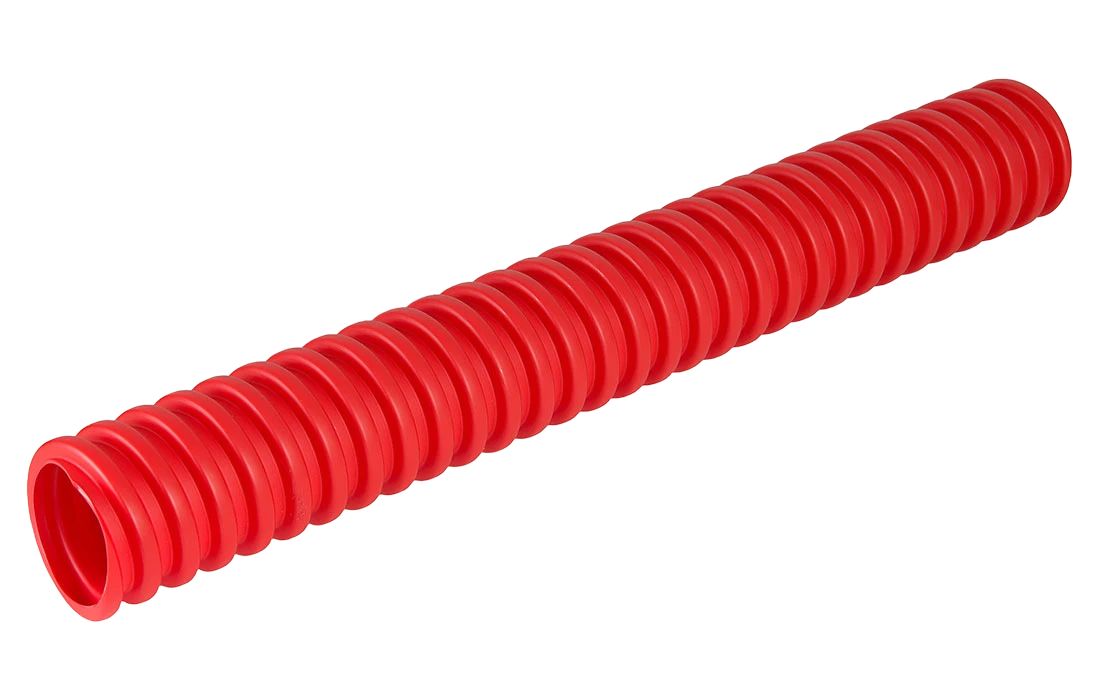

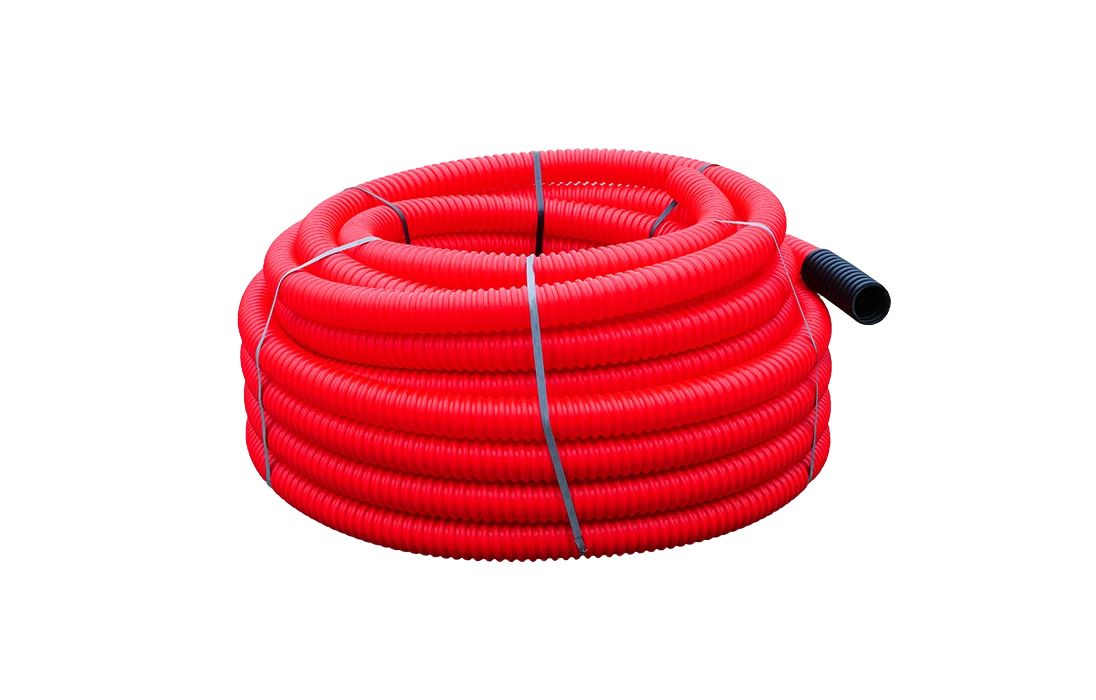

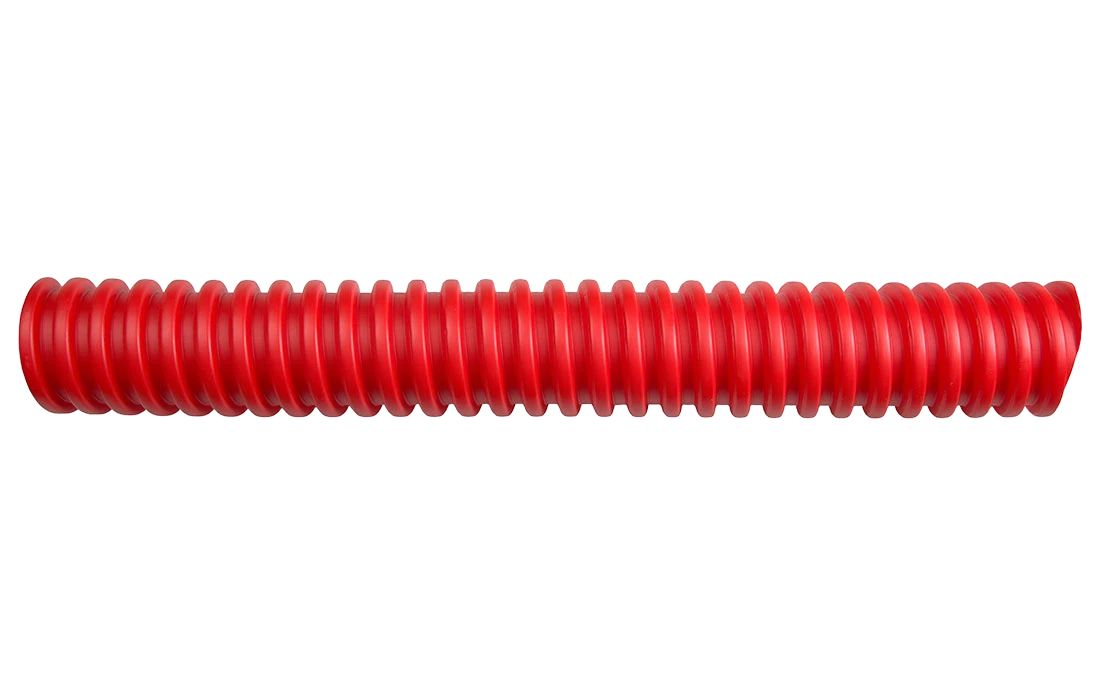

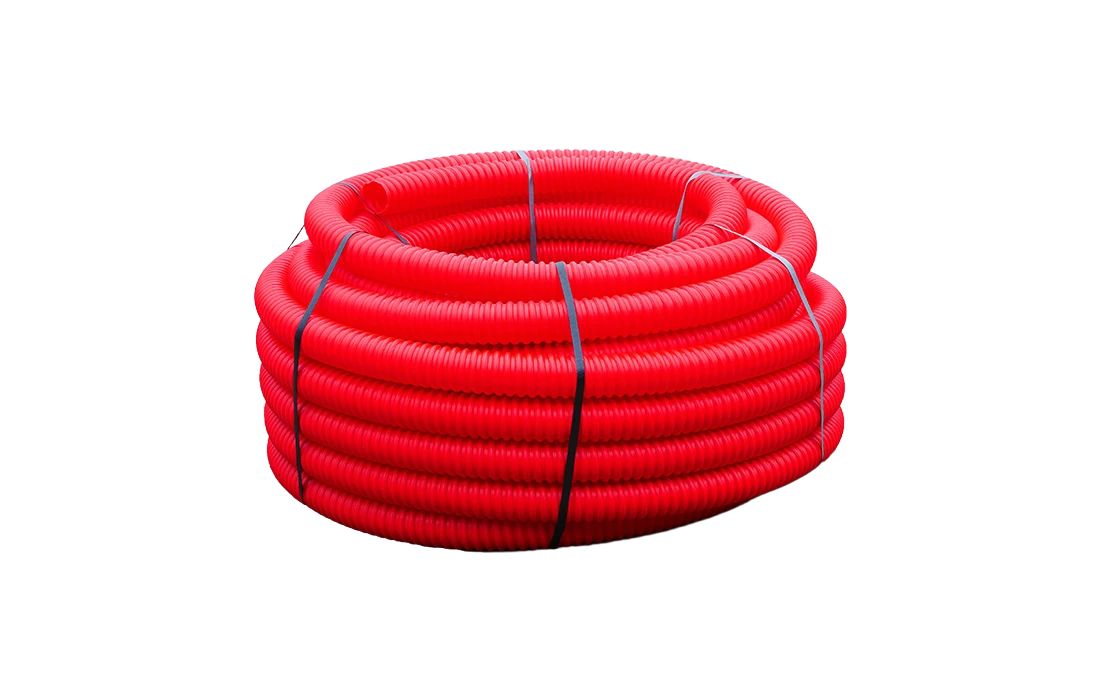

Труба гибкая ССД ПНД, для кабельной канализации, д.50, 450Н, SN18, с протяжкой, 100 м 110610-00076

Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), кабелей управления, сигнально-блокировочных кабелей железных дорог для их защиты от механического воздействия, а также воздействия агрессивной окружающей среды. Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

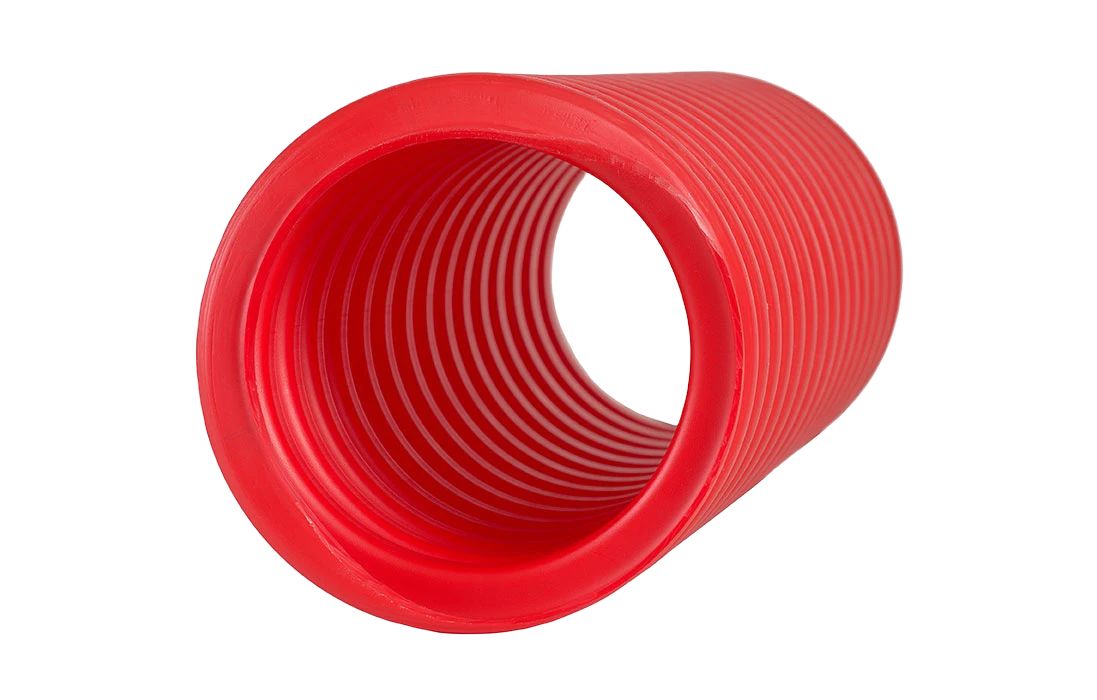

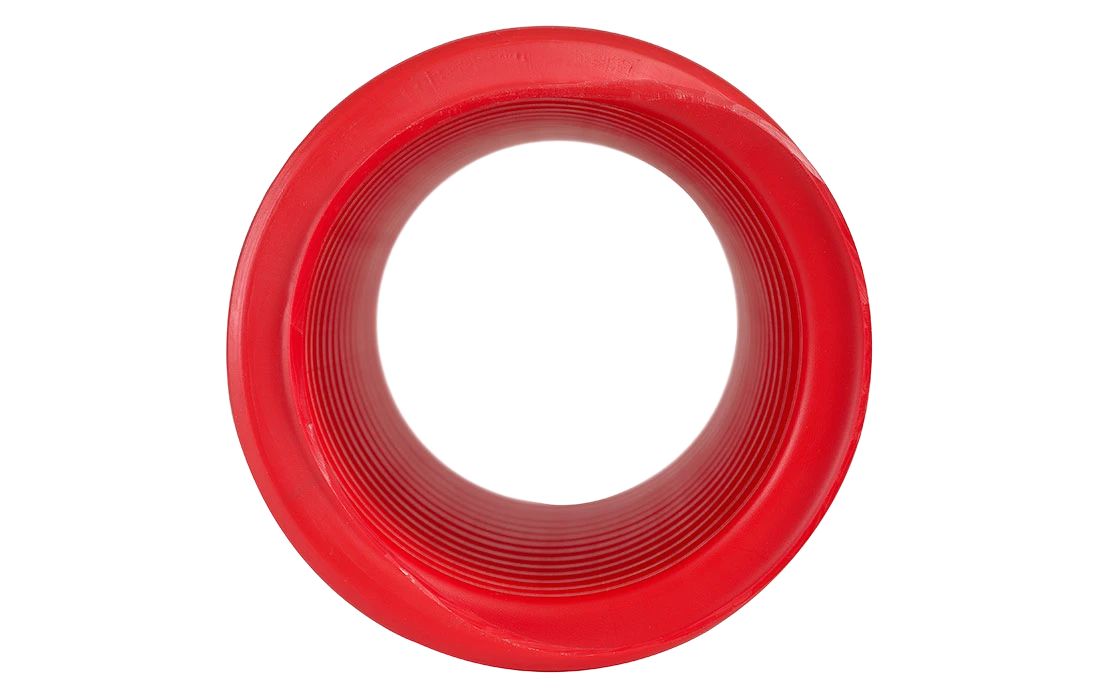

Конструкция внутреннего профиля спиральной трубы имеет ряд достоинств. Это:

• облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;

• возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;

• один равномерный внутренний диаметр трубопровода на всем протяжении, от колодца до колодца, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования грата (наплыва) полиэтилена.

Следствием сужения внутреннего диаметра за счет образования грата полиэтилена через каждые 12-13 метров, является создание «благоприятных» условий для заиливания и непроходимости канала во многих местах трубопровода. В отличие от этого, внутренний профиль трубы спиральной гибкой трубы не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации.

В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля спиральной гибкой трубы.

Труба соответствует ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле». Производится согласно ТУ 22.21.21-109-27564371-2021.
